Патенты и изобретения в печном деле
=>Печать
На страницу 1, 2 След. :| |:
Форум "Печных Дел Мастера" -> Теория и практика

#1: Патенты и изобретения в печном деле Автор: Евгений Колчин, Регион: Москва

Добавлено: Чт 27 Январь 2011, 21:26
—
Интересное изобретение по перемещению топлива из одного топливника в другой.
Приготовили обед и с помощью лебедки переместили корзину с горящим топливом в топку котла, на отопление.
Все просто.


Описание:

Лист 1

Размер файла:

107.57 КБ

Просмотров:

1610 раз(а)


Описание:

Лист 2

Размер файла:

81.68 КБ

Просмотров:

1941 раз(а)

#2: Автор: Евгений Колчин, Регион: Москва

Добавлено: Чт 27 Январь 2011, 21:54
—
Авторское свидетельство И.Подгородникова на устройство последовательных колпаков переменного сечения.

Последний раз редактировалось: Евгений Колчин (Вс 30 Январь 2011, 19:17), всего редактировалось 1 раз


Описание:

Лист 1

Размер файла:

132.67 КБ

Просмотров:

1745 раз(а)


Описание:

Лист 2

Размер файла:

71.84 КБ

Просмотров:

8914 раз(а)

#3: Автор: Евгений Колчин, Регион: Москва

Добавлено: Чт 27 Январь 2011, 22:12
—
Изобретение С.Борисова относится к обустройству русской печи и над хайлом выкладывается горизонтальный порог, который отбивает газы к внутренней части камеры.

Последний раз редактировалось: Евгений Колчин (Вс 30 Январь 2011, 19:17), всего редактировалось 1 раз


Описание:

Лист 1

Размер файла:

98.44 КБ

Просмотров:

1611 раз(а)


Описание:

Лист 2

Размер файла:

36.56 КБ

Просмотров:

2722 раз(а)

#4: Автор: Андрей_Алексеевич, Регион: малая родина Павлова, Скобелева, Циолковского, Уткиных и др.

Добавлено: Пт 28 Январь 2011, 12:01
—

Евгений Колчин писал(а):

Авторское свидетельство И.Подгородникова на устройство последовательных колпаков переменного сечения.

Евгению, здравия!!!
ОГРОМНОЕ!!!!!!!! за эту находку! Интересно было бы сравнить эфективность этой схемы со схемой параллельно опускающихся каналов равного сечения, если кто-то их сравнивал, есть ли у Вас инфа?
Кмк, ПКПС (не осуждайте за вольную абревиатуру!) должна эффективнее работать при ширине калалов в кирпич и более, а также с устройством в перемычке разноуровневой подвёртки, дабы разделять по высоте более горячие газы (схема в приложении)...
Предвижу проблему - более интенсивный прогрев одной стороны, но вероятно, разница не будет критична для температурного расширения кирпичей в кладке... А вот движение подымающихся и опускающихся газов в каждой отдельном колпаке будет, кмк, более урегулировано..., без излишней турбулентности..., не прав?....

последовательные каналы переменного сечения.doc

Описание:

Скачать

Название файла:

последовательные каналы переменного сечения.doc

Размер файла:

26 КБ

Скачено:

864 раз(а)

#5: Автор: Андрей_Алексеевич, Регион: малая родина Павлова, Скобелева, Циолковского, Уткиных и др.

Добавлено: Пт 28 Январь 2011, 12:06
—

Евгений Колчин писал(а):

Изобретение С.Борисова относится к обустройству русской печи и над хайлом выкладывается горизонтальный порог, который отбивает газы к внутренней части камеры.

Евгений! Сомнительное... это... а сажу с этого порога через чистку отдельную удалять??? или в гугунок (на противень с пирогами, тушёными овощами... и тп вкуснятиной!...)

#6: Автор: Евгений Колчин, Регион: Москва

Добавлено: Пт 28 Январь 2011, 13:06
—

Андрей_Алексеевич писал(а):

а сажу с этого порога через чистку отдельную удалять??? или в гугунок (на противень с пирогами, тушёными овощами... и тп вкуснятиной!...)

Думаю что после протопке печи там если и будет, то пепел и то лежать горочкой. Не тронь его, он и не упадет. В край можно смести через хайло рукой (в рукавице) или каким приспособлением.

#7: Автор: Евгений Колчин, Регион: Москва

Добавлено: Сб 29 Январь 2011, 23:28
—

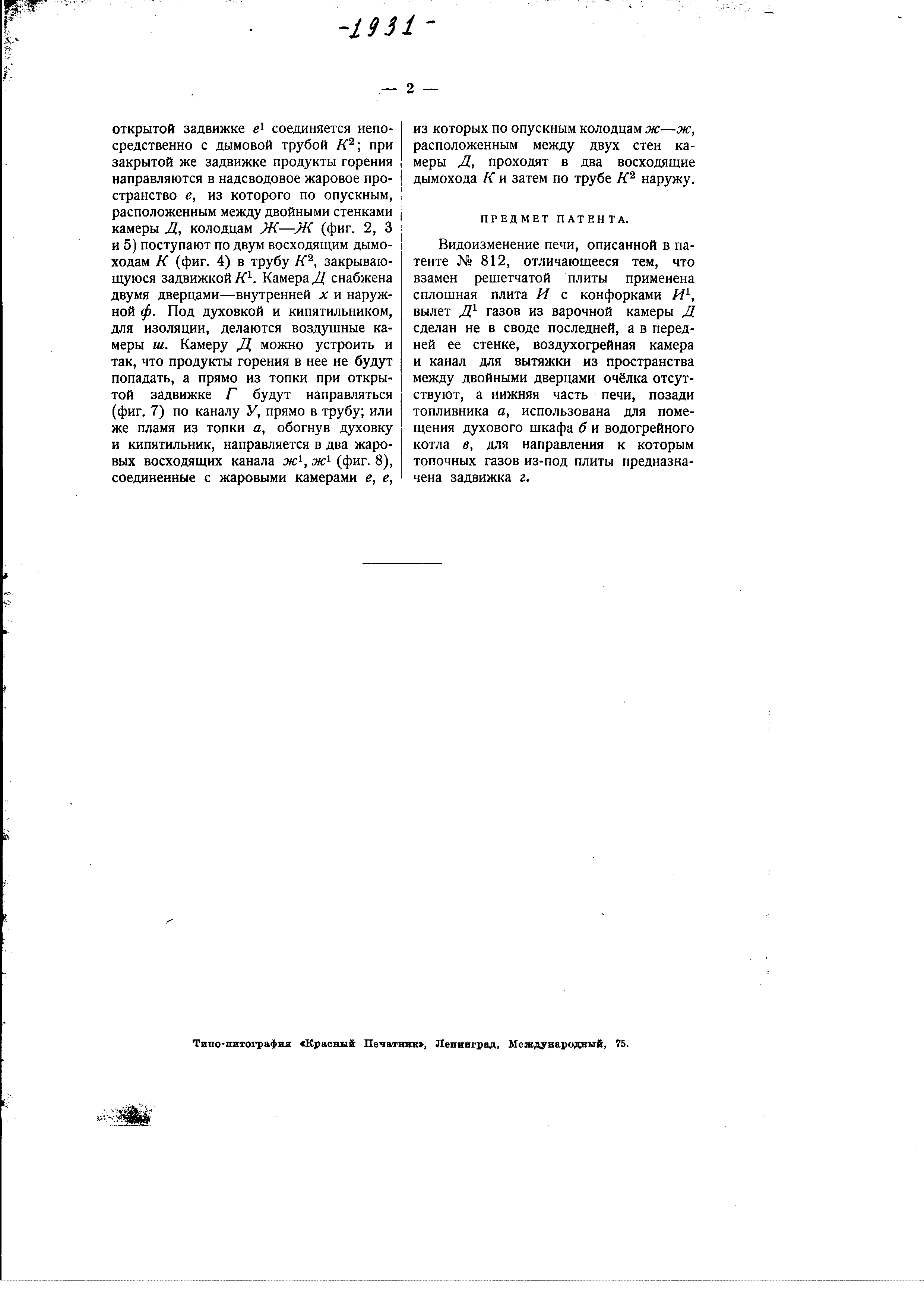

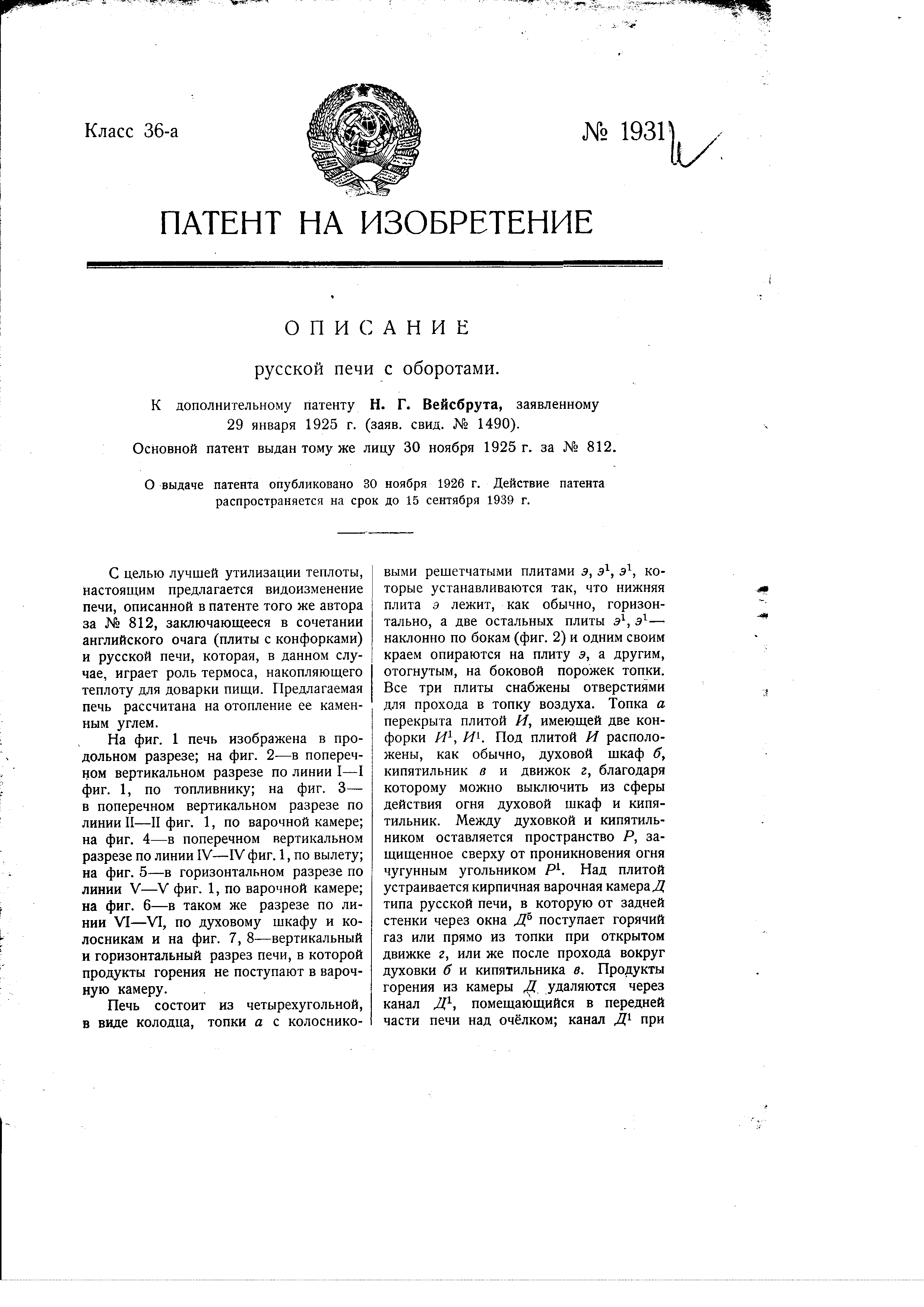

Интересный патент Н.Вейсбрута
русской печи с оборотами
в сочетание английского очага (плита с конфорками) и
русской печи, которая играет роль термоса для доварки пищи.


Описание:

Лист 1

Размер файла:

133.04 КБ

Просмотров:

1524 раз(а)


Описание:

Лист 2

Размер файла:

91.91 КБ

Просмотров:

1333 раз(а)

схема_новый размер.gif

Описание:

Схема

Размер файла:

229.58 КБ

Просмотров:

2321 раз(а)

#8: Автор: Евгений Колчин, Регион: Москва

Добавлено: Вс 30 Январь 2011, 20:03
—

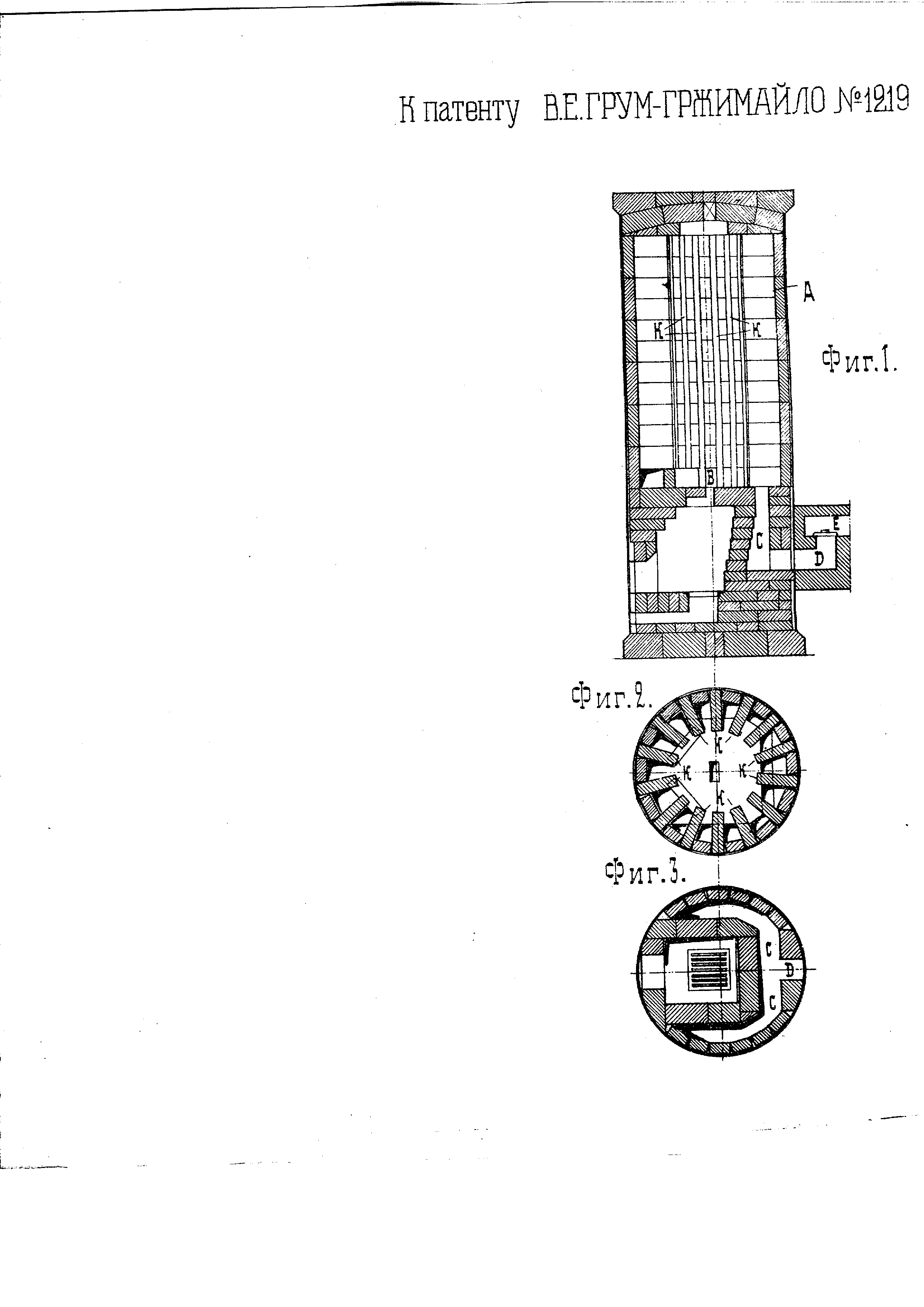

Печь комнатная В.Е.Грум-Гржимайло

Многим известна эта модель, можно сказать, основополагающая конструкция в развитие колпаковых печей.

Патент на изобретение №1219


Описание:

Лист 1

Размер файла:

105.25 КБ

Просмотров:

1379 раз(а)


Описание:

Лист 2

Размер файла:

98.58 КБ

Просмотров:

1711 раз(а)

#9: Автор: Евгений Колчин, Регион: Москва

Добавлено: Чт 3 Февраль 2011, 10:44
—

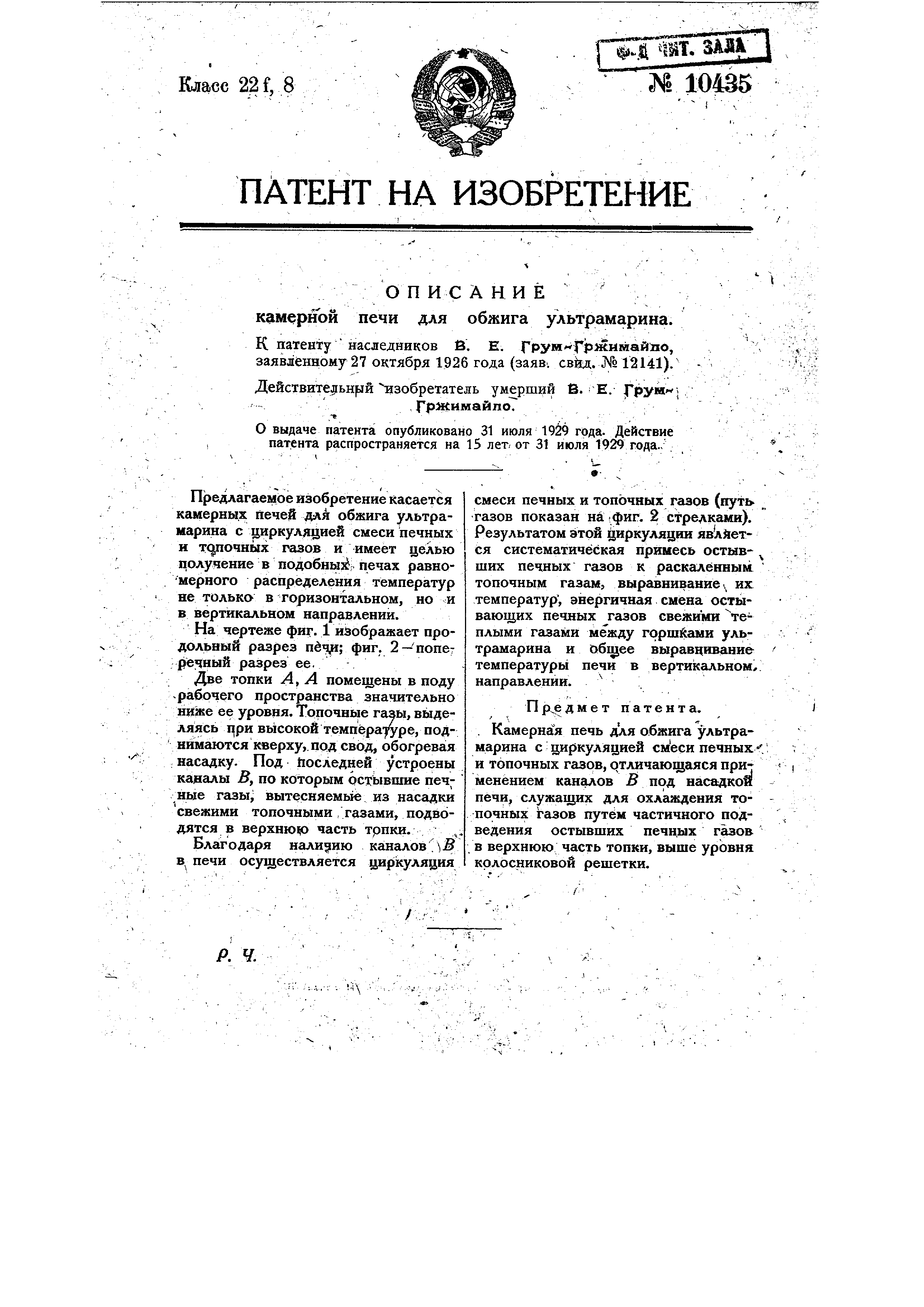

Патент В.Е.Грум-Гржимайло
(вернее от наследников)

Печь для обжига с циркуляцией печных и топочных газов
для выравнивания температур по вертикали


Описание:

Лист 1

Размер файла:

131.67 КБ

Просмотров:

1471 раз(а)


Описание:

Лист 2

Размер файла:

113.48 КБ

Просмотров:

1872 раз(а)

#10: Автор: Евгений Колчин, Регион: Москва

Добавлено: Сб 12 Февраль 2011, 19:54
—

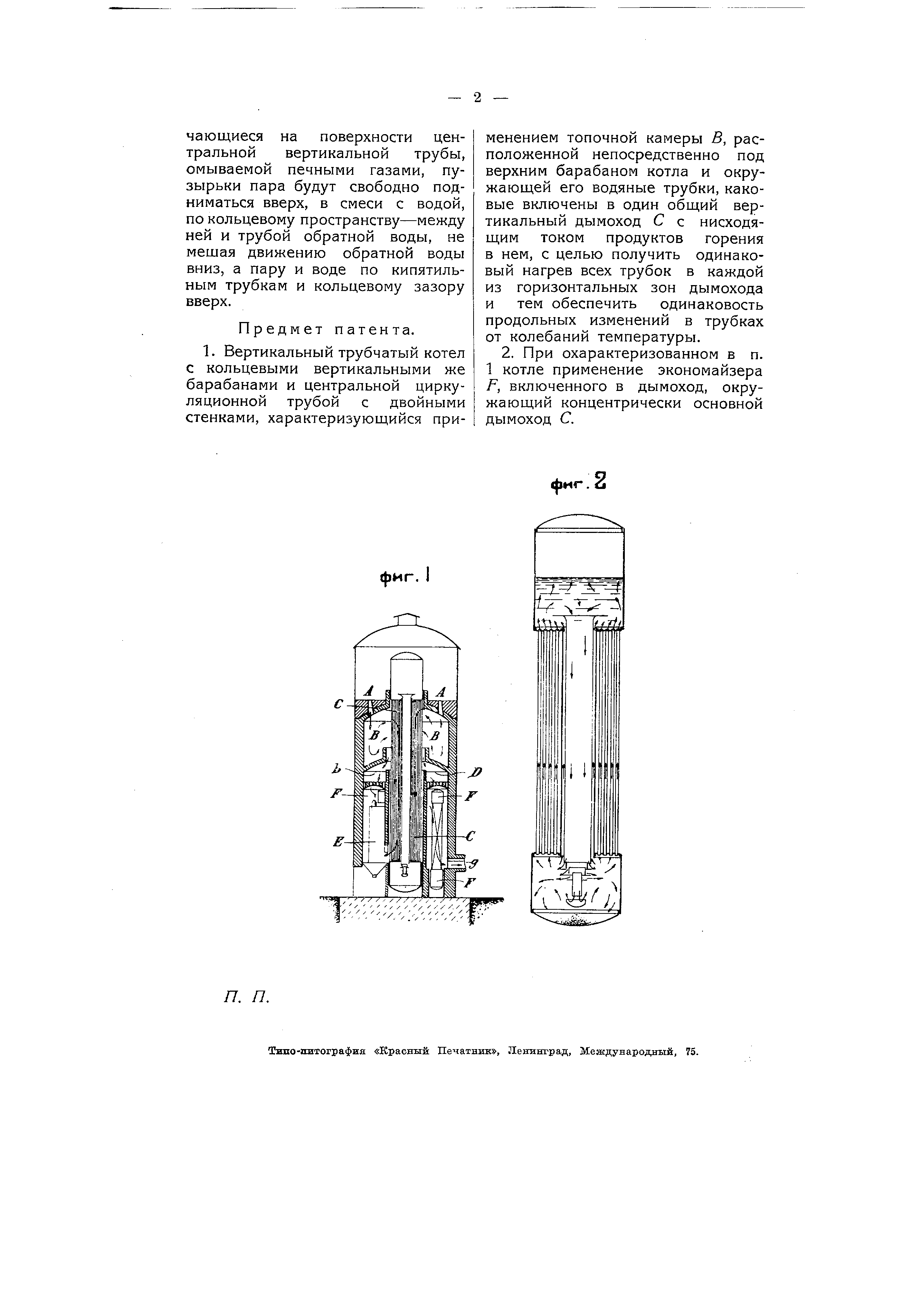

Патент на изобретение №5285
В.Е.Грум-Гржимайло

Вертикальный трубчатый котел.
"Движение газов вдоль трубок сверху вниз имеет целью обеспечить совершенно равномерный прогрев и возможность употребления трубок весьма большой длины."


Описание:

Лист 1

Размер файла:

119.05 КБ

Просмотров:

1361 раз(а)


Описание:

Лист 2

Размер файла:

104.12 КБ

Просмотров:

1829 раз(а)

#11: Автор: Евгений Колчин, Регион: Москва

Добавлено: Пн 25 Июль 2011, 15:46
—

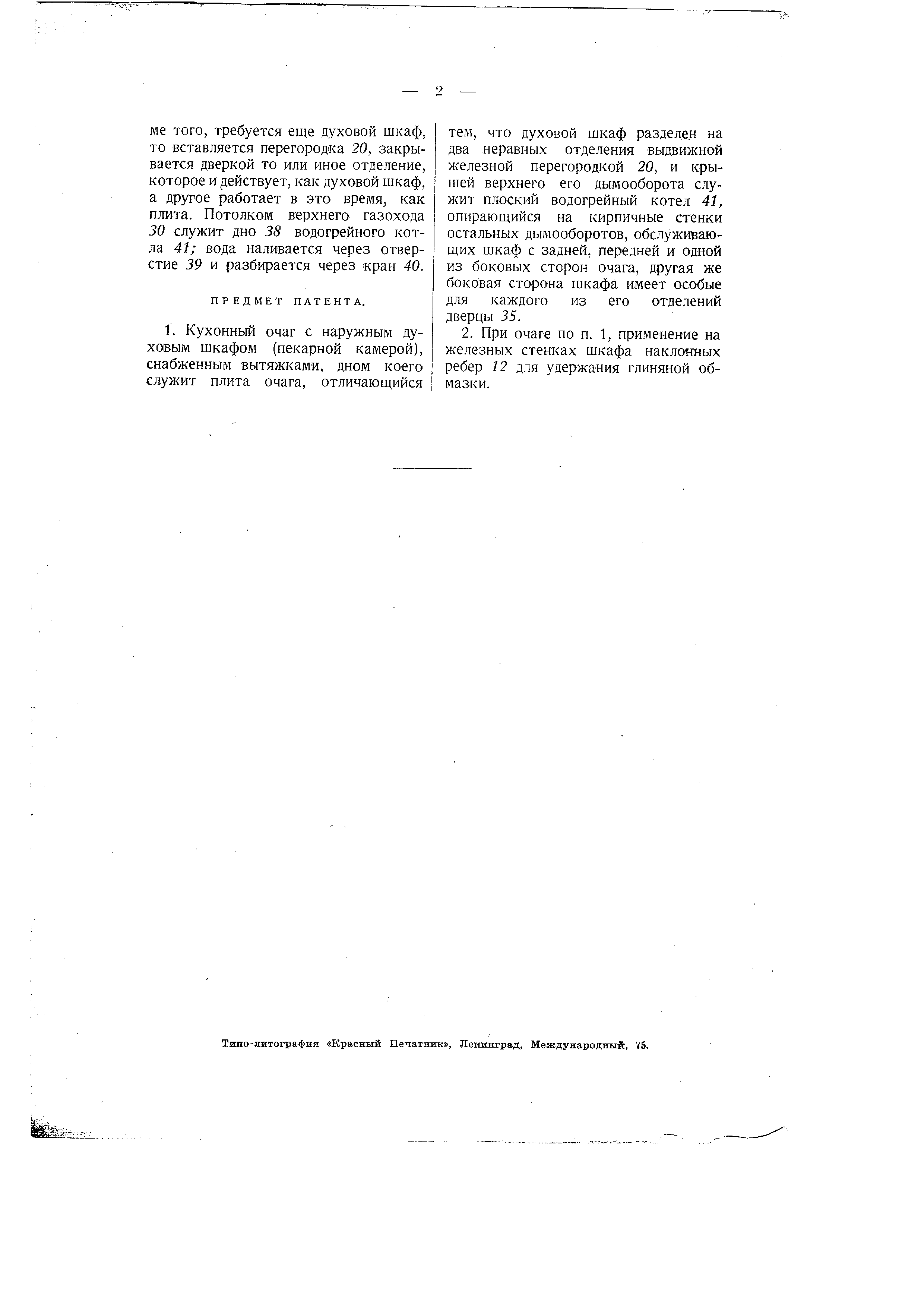

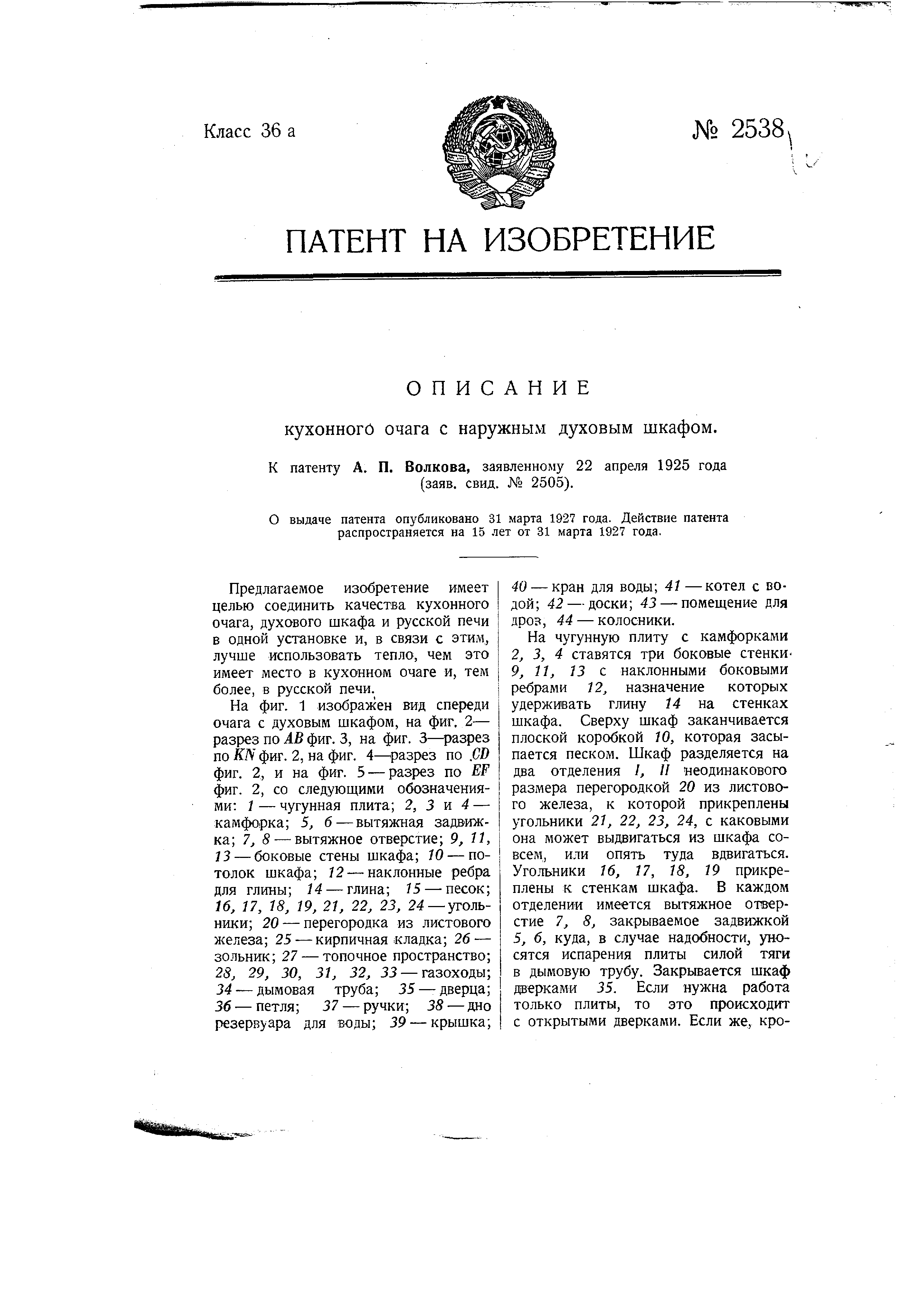

Патент на изобретение №2538
А.П. Волкова

Кухонный очаг с наружным духовым шкафом.


Описание:

Лист 1

Размер файла:

123.97 КБ

Просмотров:

1270 раз(а)


Описание:

Лист 2

Размер файла:

60.5 КБ

Просмотров:

1259 раз(а)


Описание:

Лист 3

Размер файла:

157.08 КБ

Просмотров:

1577 раз(а)

#12: Комнатная печь Лаппа-Старженецкого Г.И. Автор: Евгений Колчин, Регион: Москва

Добавлено: Сб 12 Ноябрь 2011, 21:00
—
Патент на изобретение №7293
Лапп-Старженецкий Г.И.

Комнатная печь.


Описание:

Лист 1

Размер файла:

119.39 КБ

Просмотров:

1418 раз(а)


Описание:

Лист 2

Размер файла:

129.84 КБ

Просмотров:

2038 раз(а)

#13: Автор: Евгений Колчин, Регион: Москва

Добавлено: Вт 14 Февраль 2012, 18:39
—
Патент №14051 Яхимовича В.А.
Комнатная печь с водогрейными трубами для квартирного водяного отопления.


Описание:

Стр.1

Размер файла:

152.34 КБ

Просмотров:

1348 раз(а)


Описание:

Стр.2

Размер файла:

65.8 КБ

Просмотров:

2483 раз(а)

#14: Автор: Селиван Виктор, Регион: г.Челябинск

Добавлено: Ср 15 Февраль 2012, 15:40
—

Евгений Колчин писал(а):

Авторское свидетельство И.Подгородникова на устройство последовательных колпаков переменного сечения.

Вот на основе этого изобретения я строю печи уже16 лет,а об этом патенте узнал 3 года назад.

#15: патенты Автор: Сергей A/, Регион: Москва

Добавлено: Ср 24 Апрель 2013, 11:52
—
http://patentdb.su/?search=%D0%9A%D0%BE%D0%BC%D0%BD%D0%B0%D1%82%D0%BD%D0%B0%D1%8F+%D0%BF%D0%B5%D1%87%D1%8C

В базе есть поиск. Кто найдет что то интересное - выкладывайте фото.


Описание:

Размер файла:

48.68 КБ

Просмотров:

1211 раз(а)

#16: Автор: Евгений Колчин, Регион: Москва

Добавлено: Ср 14 Январь 2015, 22:30
—
Патнет №812

http://patentdb.su/4-812-pech-dlya-otopleniya-i-prigotovleniya-pishhi.html

Печь для приготовления пищи и отопления Вейсбрута

Последний раз редактировалось: Евгений Колчин (Чт 15 Январь 2015, 12:31), всего редактировалось 1 раз


Описание:

Размер файла:

347.26 КБ

Просмотров:

11966 раз(а)

#17: Автор: Селиван Виктор, Регион: г.Челябинск

Добавлено: Чт 15 Январь 2015, 07:59
—

Евгений Колчин писал(а):

Патнет №812

http://patentdb.su/4-812-pech-dlya-otopleniya-i-prigotovleniya-pishhi.html

Печь для приготовления пищи и отопления Вейсбрута

На соседнем ресурсе Мерзляков А.Н. -подобное пиарит и уже применил в Красноярске.

#18: Автор: Евгений Колчин, Регион: Москва

Добавлено: Чт 15 Январь 2015, 10:49
—
Да только он ее "модернизировал" и не в лучшую сторону.

Убрал функцию готовки на плите, сделав подтопок основной топкой, а горнило вспомогательной. Убрал один подъемный канал, сделав несколько, при этом пустив их параллельно нескольким опускным, убрав контрофорсы ...

#19: Автор: Евгений Колчин, Регион: Москва

Добавлено: Пт 3 Апрель 2015, 17:05
—

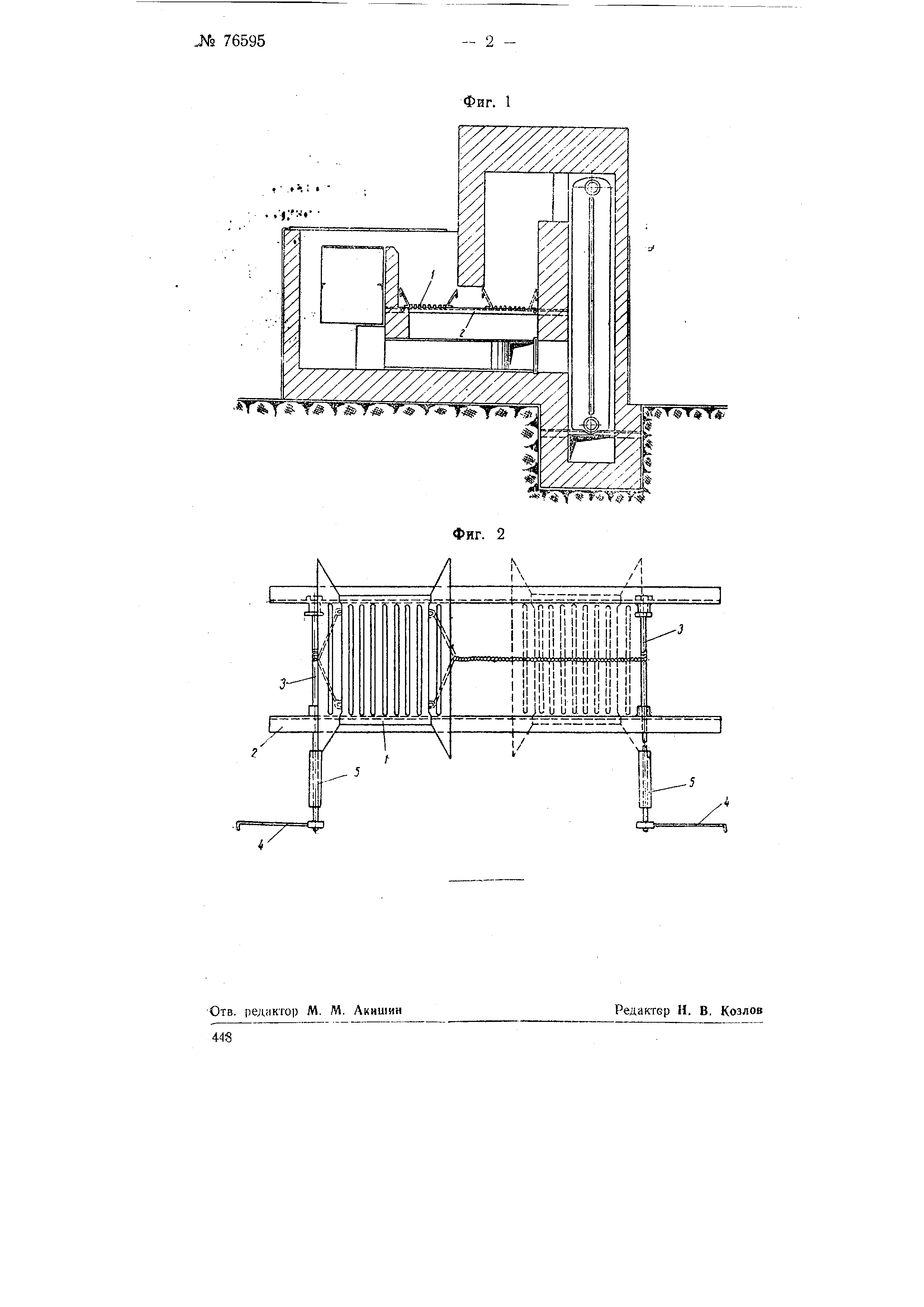

в прошлом веке этим уже наигрались ... все идет по кругу
вот только в колпаках это может чревато закончиться ...


Описание:

Размер файла:

114.4 КБ

Просмотров:

1138 раз(а)


Описание:

Размер файла:

54.22 КБ

Просмотров:

1288 раз(а)

#20: Автор: Евгений Колчин, Регион: Москва

Добавлено: Пт 3 Апрель 2015, 17:09
—
еще один патент


Описание:

Размер файла:

140.37 КБ

Просмотров:

1002 раз(а)


Описание:

Размер файла:

70.76 КБ

Просмотров:

948 раз(а)


Описание:

Размер файла:

43.98 КБ

Просмотров:

1123 раз(а)
