Итак, мы подчинили сборке деталь рамка дверцы, теперь произведем подобное с самой дверцей. Все действия аналогичны тем, которые мы проделывали с рамкой.
Рис.34-36 иллюстрируют процесс.
|
| Описание: |
|
| Размер файла: |
190.87 КБ |
| Просмотров: |
786 раз(а) |
|
| Описание: |
|
| Размер файла: |
182.21 КБ |
| Просмотров: |
812 раз(а) |
|
| Описание: |
|
| Размер файла: |
235.38 КБ |
| Просмотров: |
784 раз(а) |
|
|
|
   |
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Сб 29 Январь 2011, 21:04
|
|
Идем дальше, рис.37-39 красноречивы.
|
| Описание: |
|
| Размер файла: |
196.52 КБ |
| Просмотров: |
875 раз(а) |
|
| Описание: |
|
| Размер файла: |
195.28 КБ |
| Просмотров: |
786 раз(а) |
|
| Описание: |
|
| Размер файла: |
207.33 КБ |
| Просмотров: |
614 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Сб 29 Январь 2011, 21:12
|
|

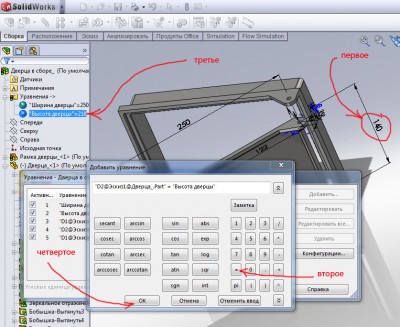

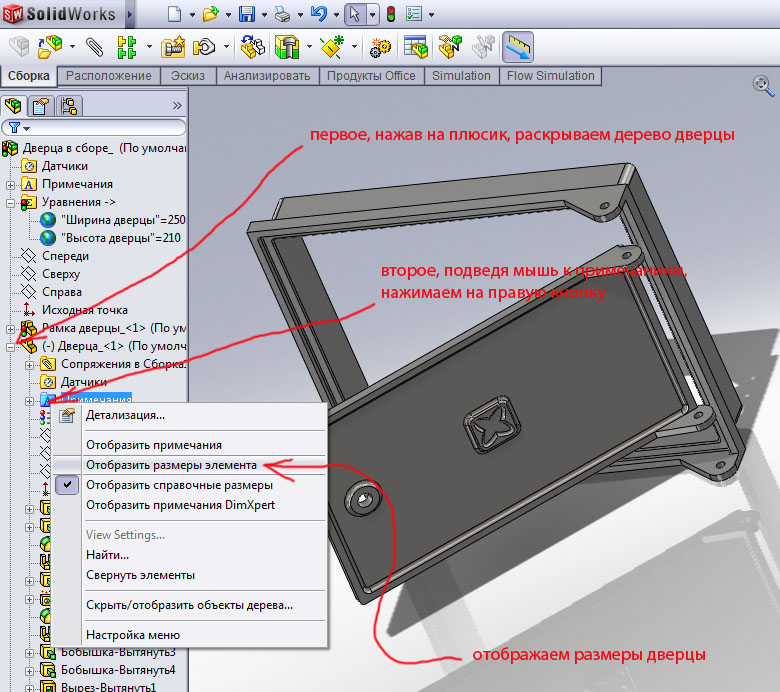

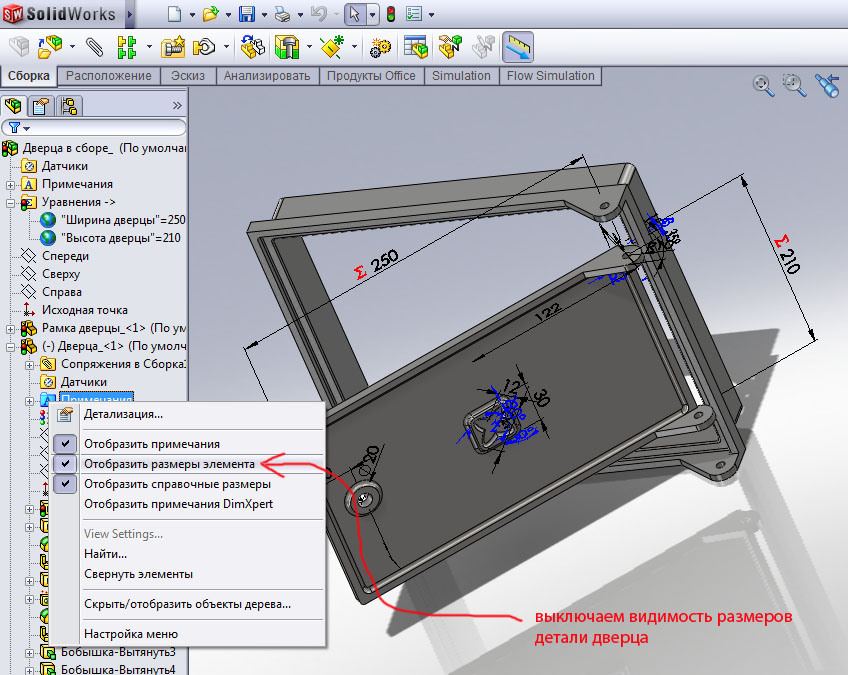

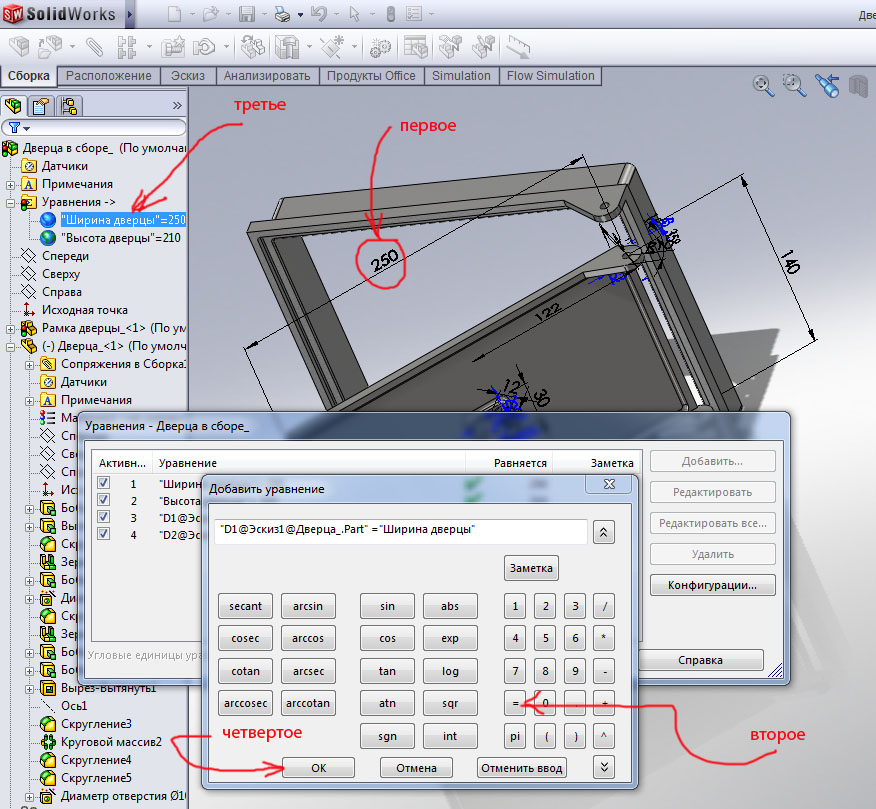

Выключаем видимость размеров дверцы рис.40.

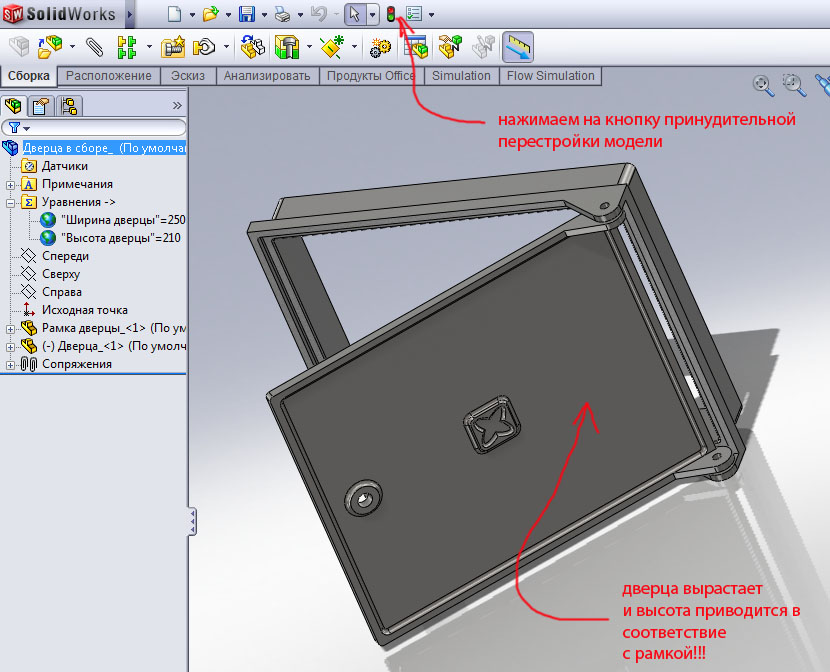

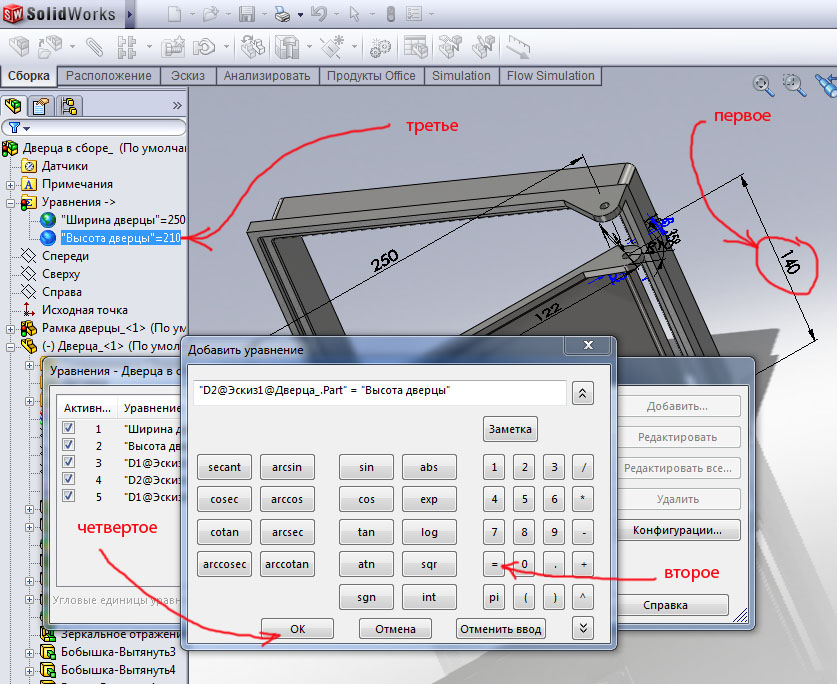

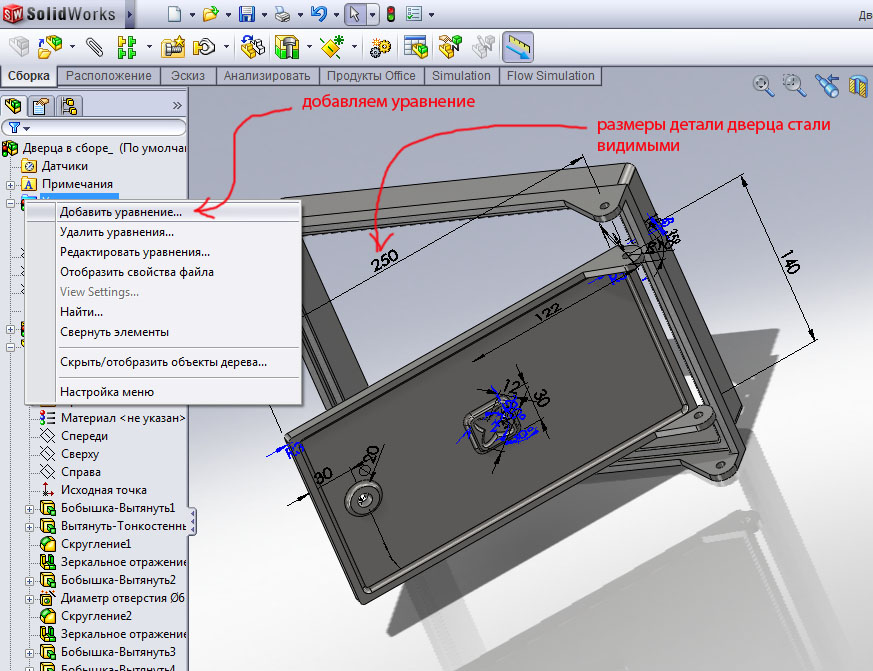

Дверца пока низкая, нажимаем на кнопку принудительной перестройки модели и наша дверца подрастает до размеров рамки рис.41.

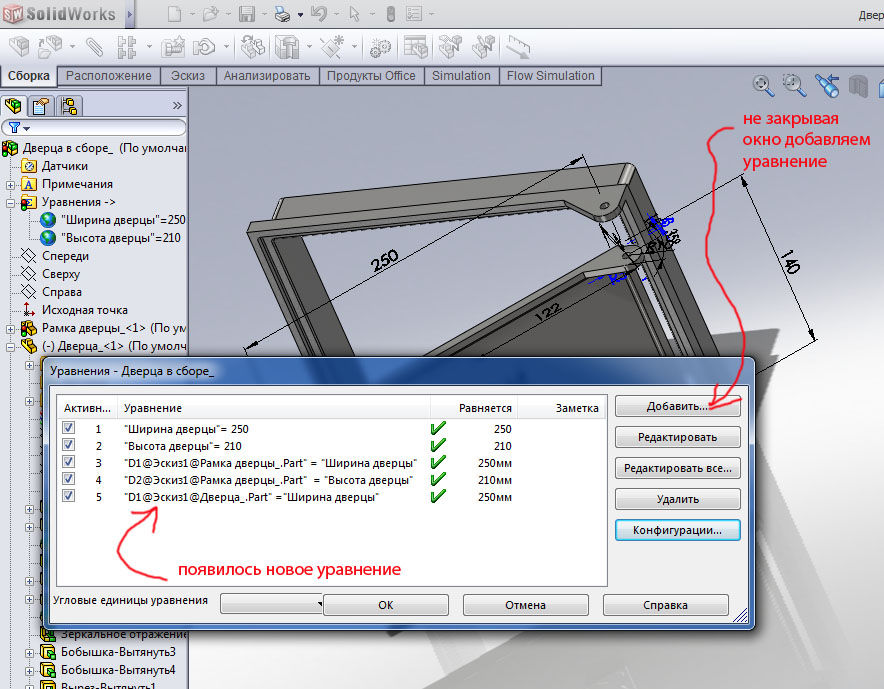

Работая слету, я допустил еще один косячок  . Мои извинения, уже разобрался, исправьте в два счета.

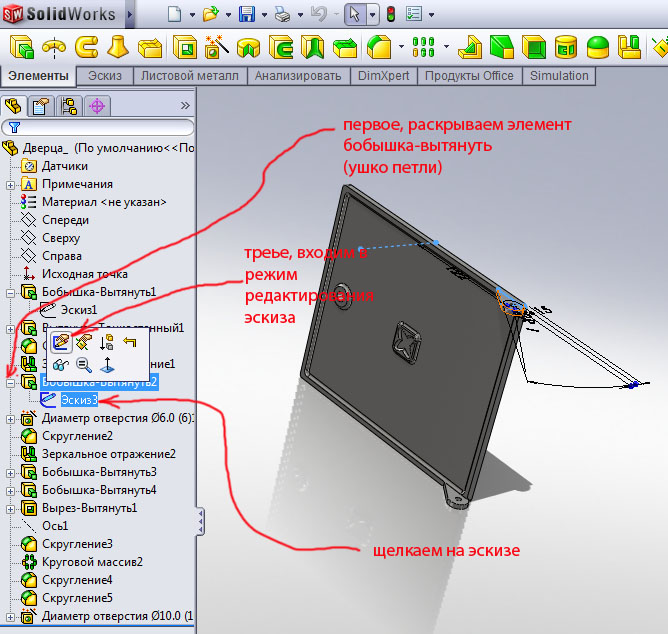

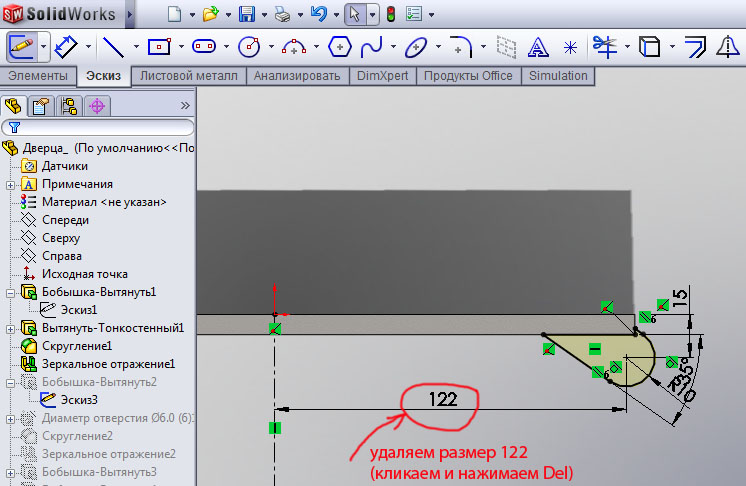

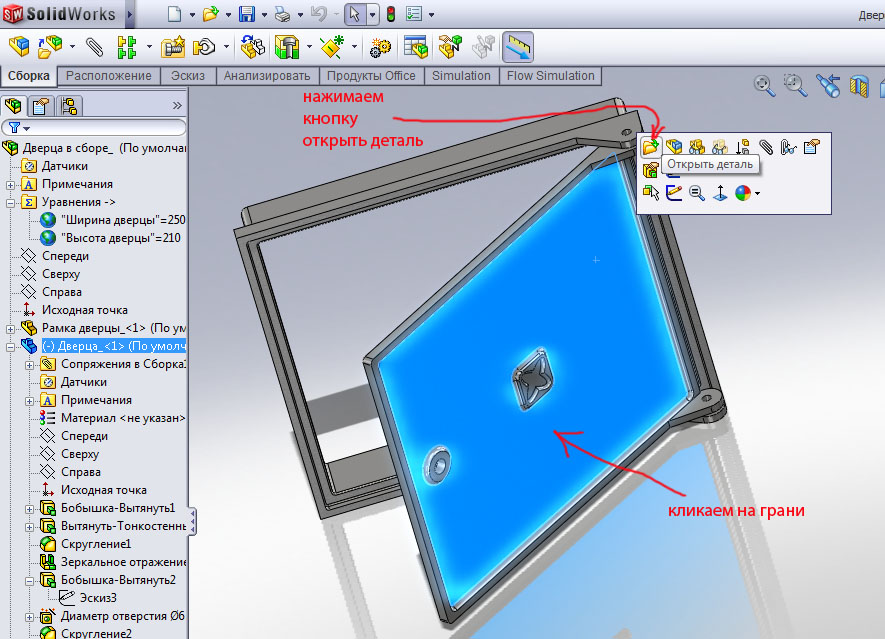

Щелкаем на дверце и в окошке нажимаем открыть деталь рис.42.
|
| Описание: |
|
| Размер файла: |
185.12 КБ |
| Просмотров: |
807 раз(а) |
|
| Описание: |
|
| Размер файла: |
141.57 КБ |
| Просмотров: |
774 раз(а) |
|
| Описание: |
|
| Размер файла: |
177.58 КБ |
| Просмотров: |
774 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Сб 29 Январь 2011, 21:15
|
|
Открывается деталь дверца.
Далее действуем по инструкции рис.43-45 и закрываем деталь, сохранив ее.
|
| Описание: |
|
| Размер файла: |
159.64 КБ |
| Просмотров: |
823 раз(а) |
|
| Описание: |
|
| Размер файла: |
110.87 КБ |
| Просмотров: |
790 раз(а) |
|
| Описание: |
|
| Размер файла: |
126.25 КБ |
| Просмотров: |
758 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Сб 29 Январь 2011, 21:32
|
|

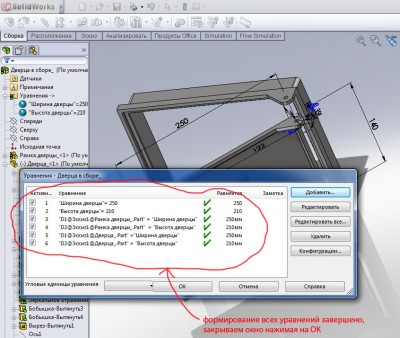

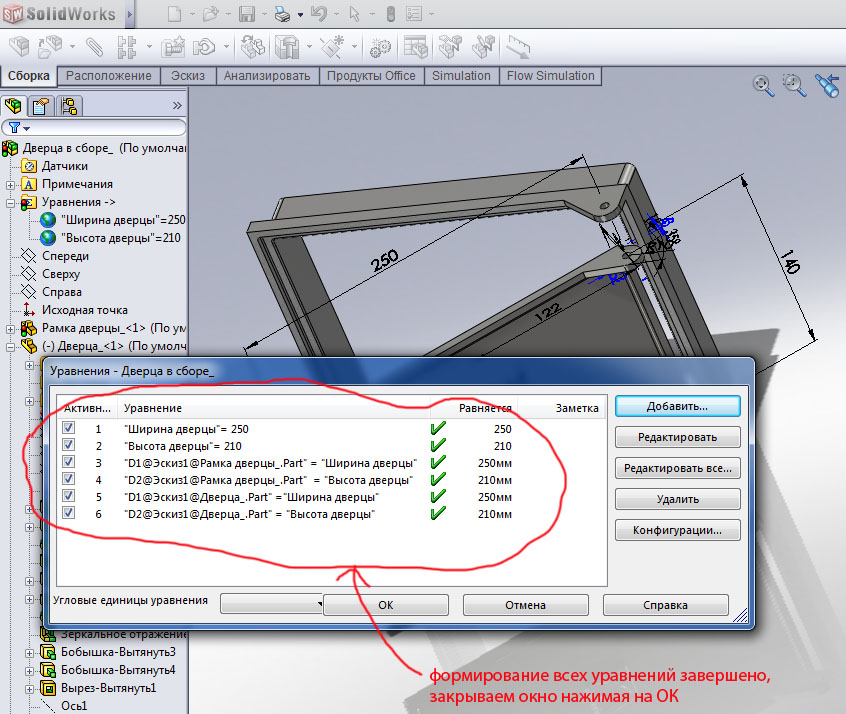

Все. Работа по параметризации завершена.  .
Неужели сложно, не думаю.

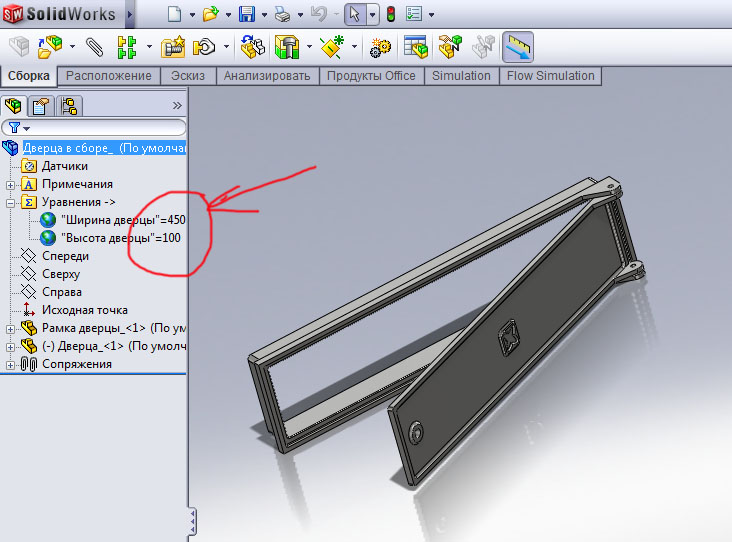

Подведем итоги. Мы создали иерархическую структуру во главе которой стоит сборка, ей подчинены две детали, которые сначала вели себя независимо. Сборка дает деталям общие приказы, соблюдать ширину и высоту конструкции, в то же время деталям на откуп даются мелочи конструкции (бортики, петли, отверстия, приливы и т.п.), этими мелочами детали не обременяют сборку.
Вам это что то напоминает. Так устроена вся живая природа, так устроена хорошая армия, так устроена любая хорошая структура.
Сборкой же управляем мы, передавая ей всего два параметра: ширину и высоту. Вся остальная ерунда нас более не волнует, не царское это дело, в мелочах ковыряться  .

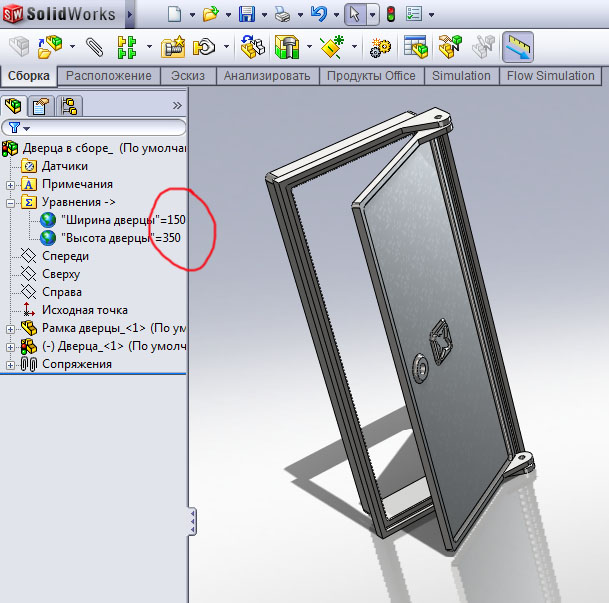

На рис.46-47 я намеренно привел вам для примера дверцы несуразных пропорций, изменяя всего два параметра, перестройка модели происходит мгновенно.
|
| Описание: |
|
| Размер файла: |
109.17 КБ |
| Просмотров: |
795 раз(а) |
|
| Описание: |
|
| Размер файла: |
112.59 КБ |
| Просмотров: |
763 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вс 30 Январь 2011, 13:14
|
|

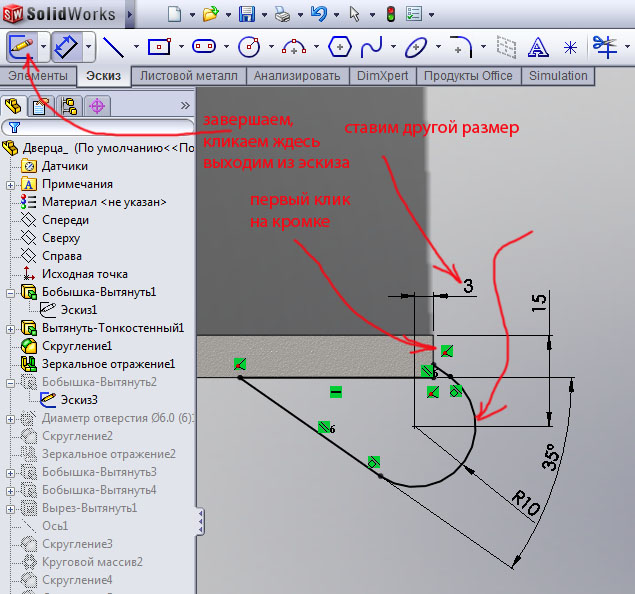

Вам не кажется, что в созданной нами дверце чего то не хватает  . У нее нет поворачивающейся ручки и осей-заклепок на петлях. Непорядок  . Давайте быстренько сварганим их, тем более, что при этом я вам продемонстрирую новые возможности софта.

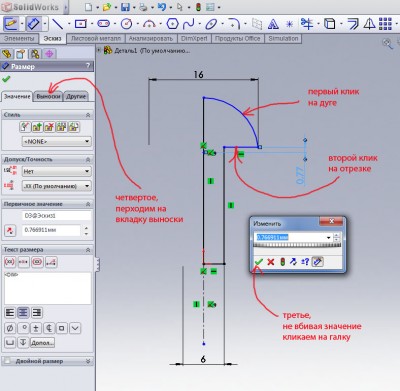

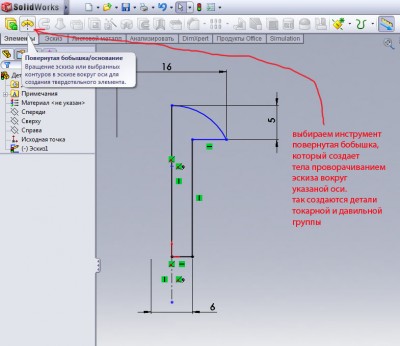

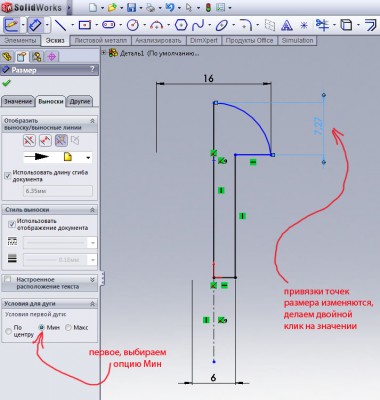

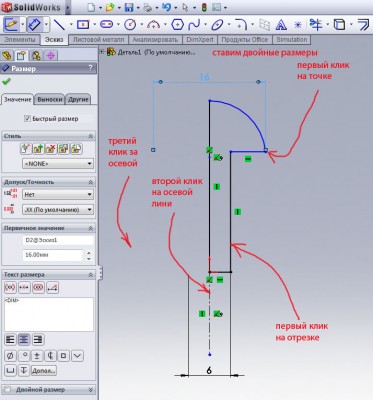

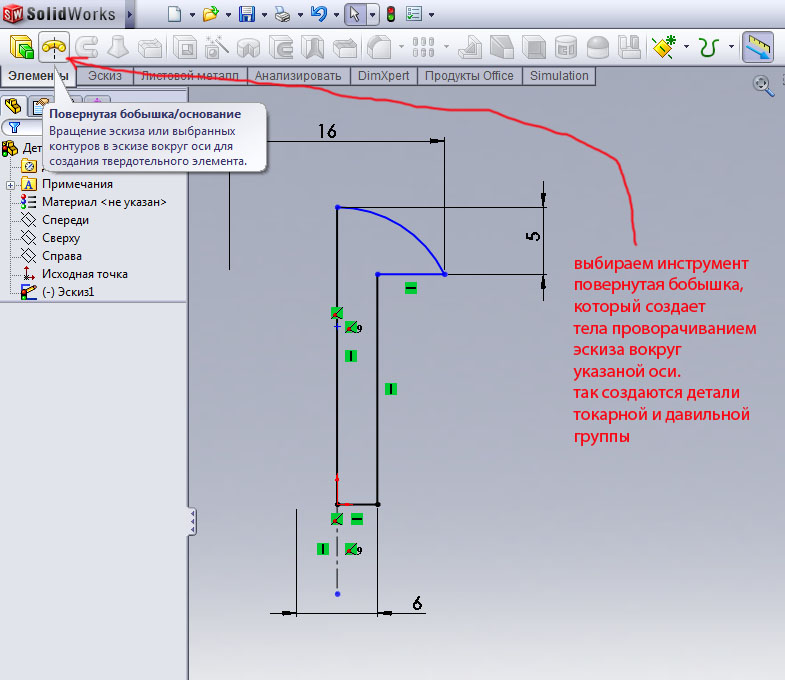

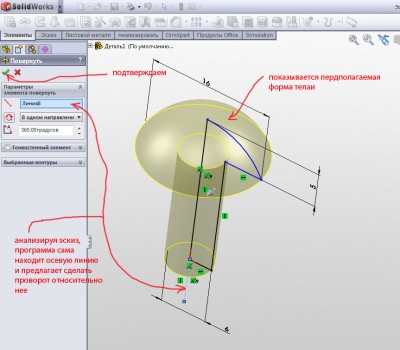

Начинаем, открываем новый файл детали и сразу же сохраняем его под именем Ось-заклепка.

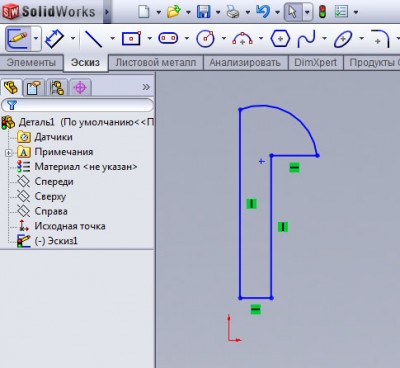

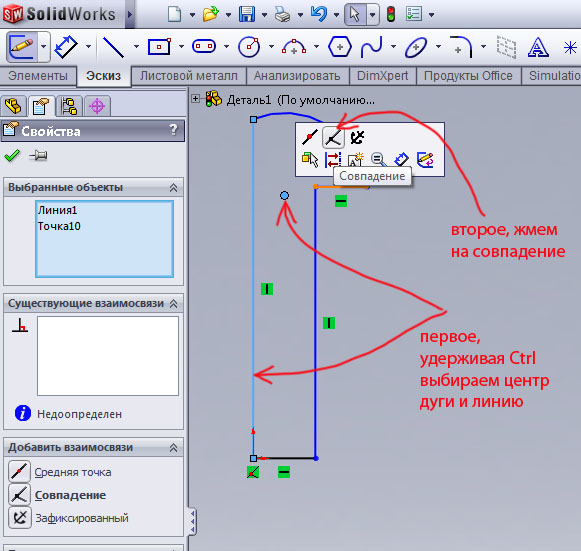

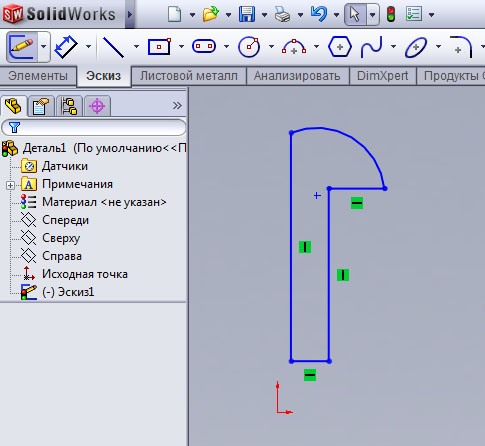

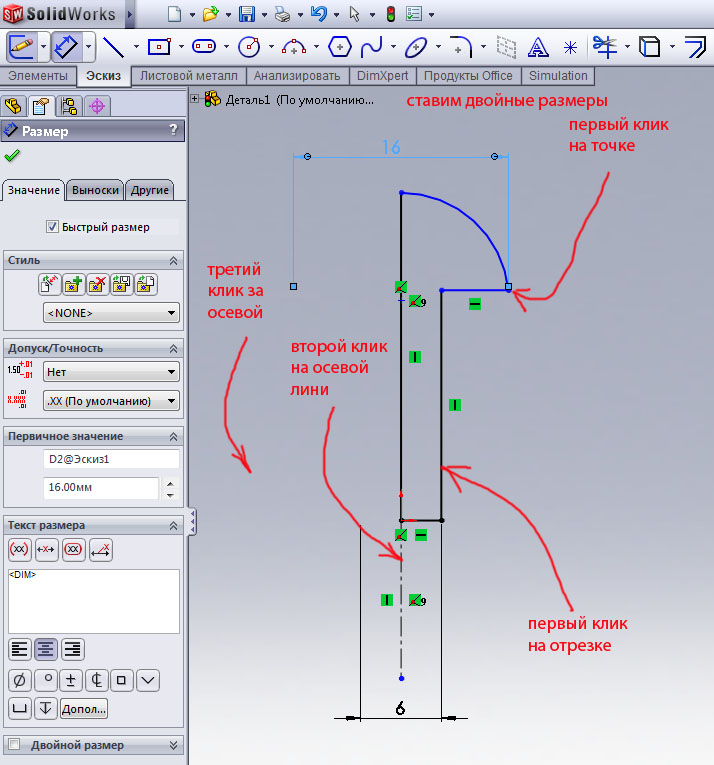

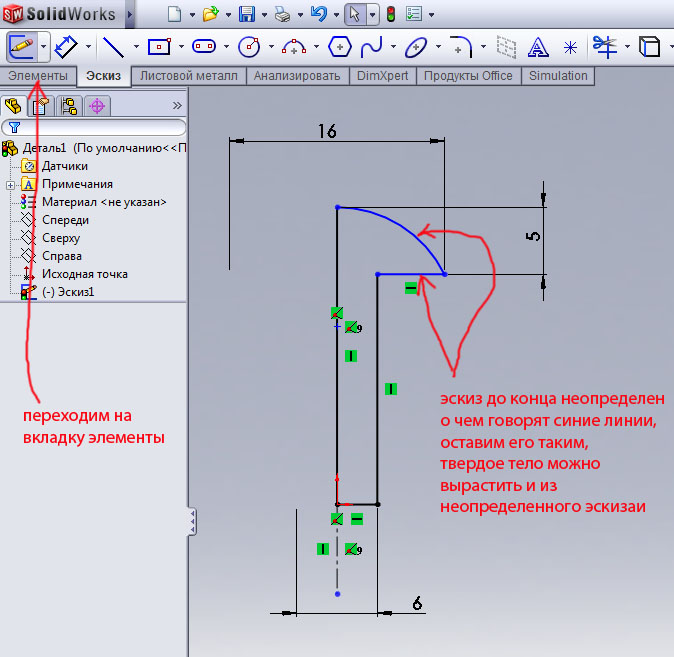

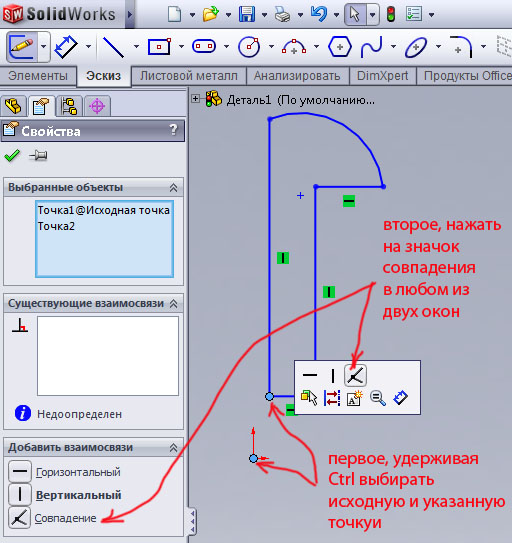

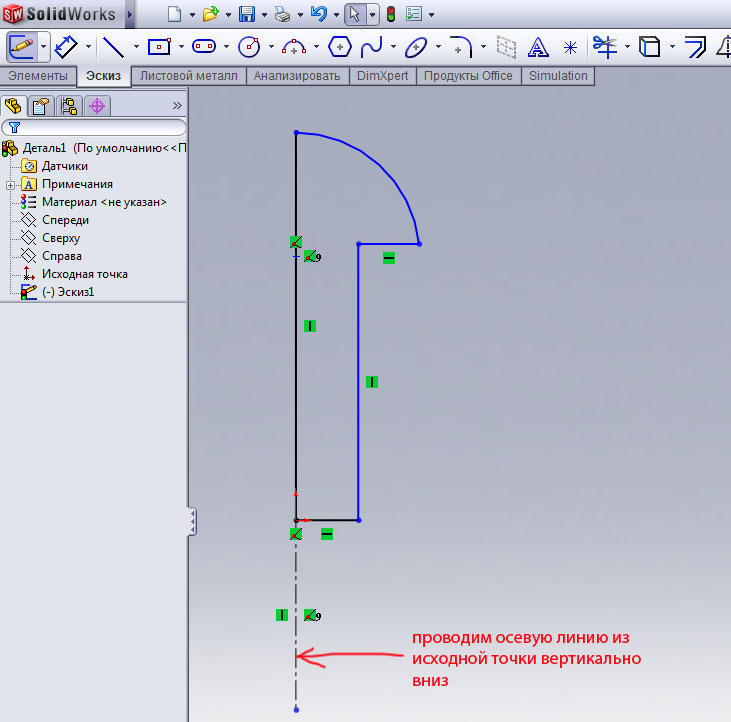

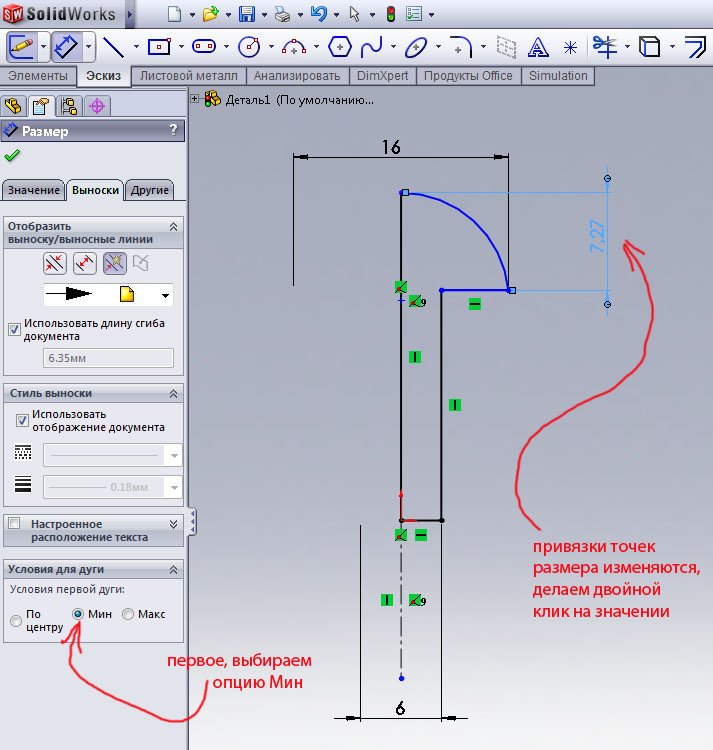

Нарисуем в плоскости Спереди эскиз рис.48.

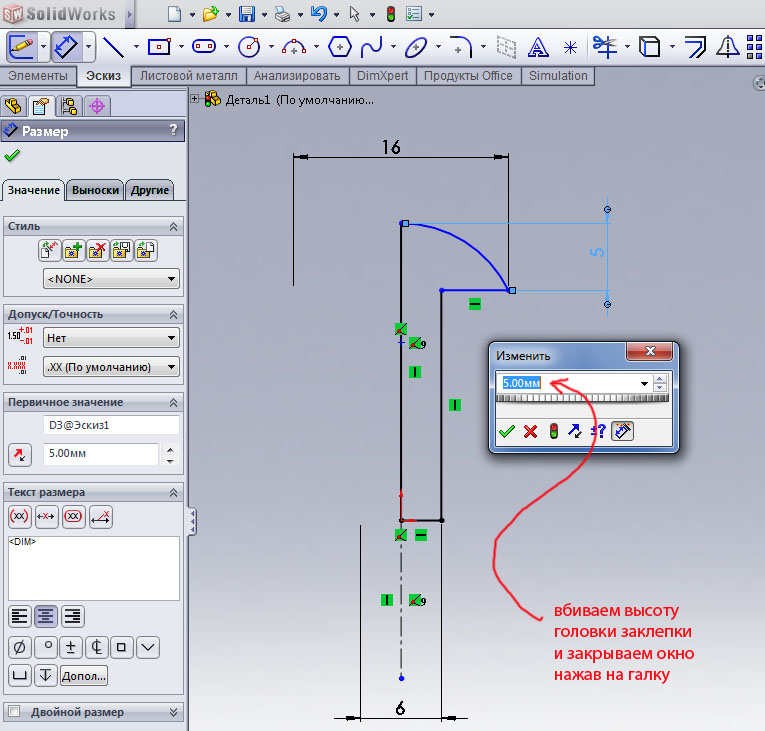

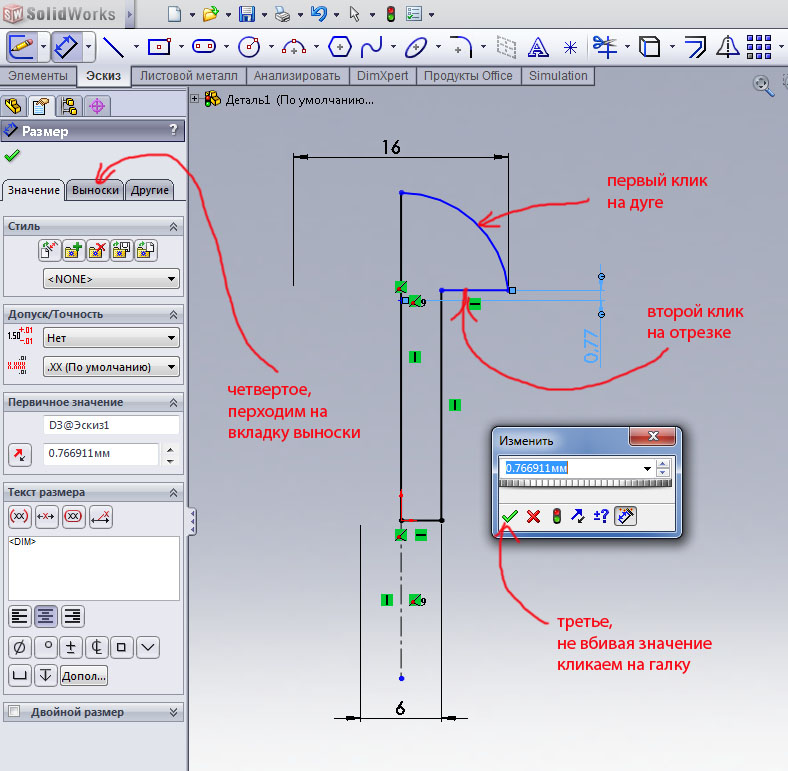

Далее картинки ведут нас.
|
| Описание: |
|
| Размер файла: |
69.92 КБ |
| Просмотров: |
761 раз(а) |
|
| Описание: |
|
| Размер файла: |
107.42 КБ |
| Просмотров: |
791 раз(а) |
|
| Описание: |
|
| Размер файла: |
104.68 КБ |
| Просмотров: |
756 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вс 30 Январь 2011, 13:16
|
|

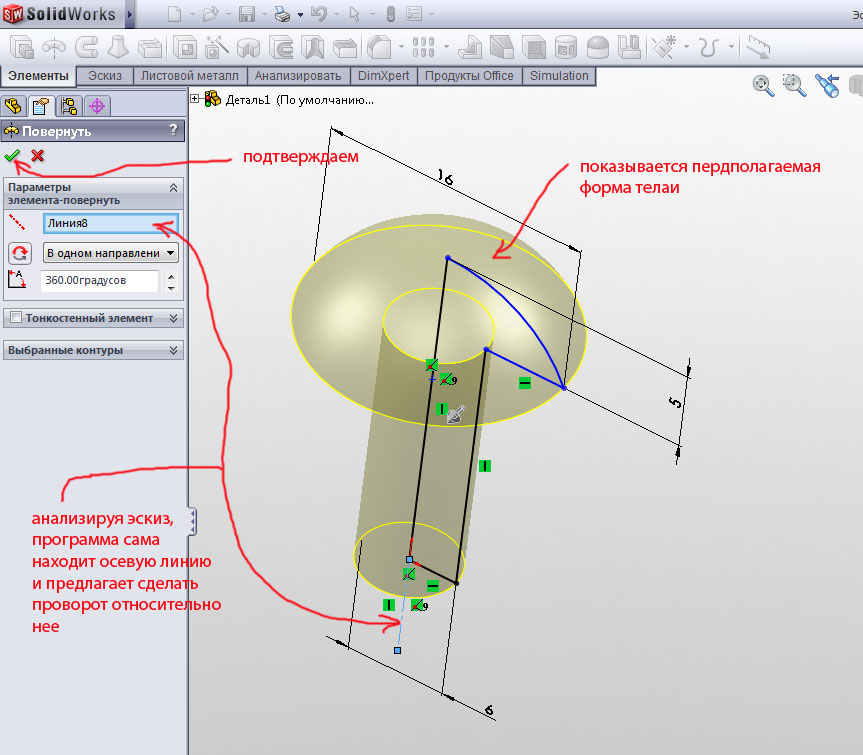

Рулят картинки  .
|
| Описание: |
|
| Размер файла: |
96.56 КБ |
| Просмотров: |
778 раз(а) |
|
| Описание: |
|
| Размер файла: |
135.41 КБ |
| Просмотров: |
769 раз(а) |
|
| Описание: |
|
| Размер файла: |
151.98 КБ |
| Просмотров: |
756 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вс 30 Январь 2011, 13:18
|
|
Продолжаем  .
|
| Описание: |
|
| Размер файла: |
130.33 КБ |
| Просмотров: |
786 раз(а) |
|
| Описание: |
|
| Размер файла: |
135.83 КБ |
| Просмотров: |
740 раз(а) |
|
| Описание: |
|
| Размер файла: |
112.41 КБ |
| Просмотров: |
775 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вс 30 Январь 2011, 13:20
|
|

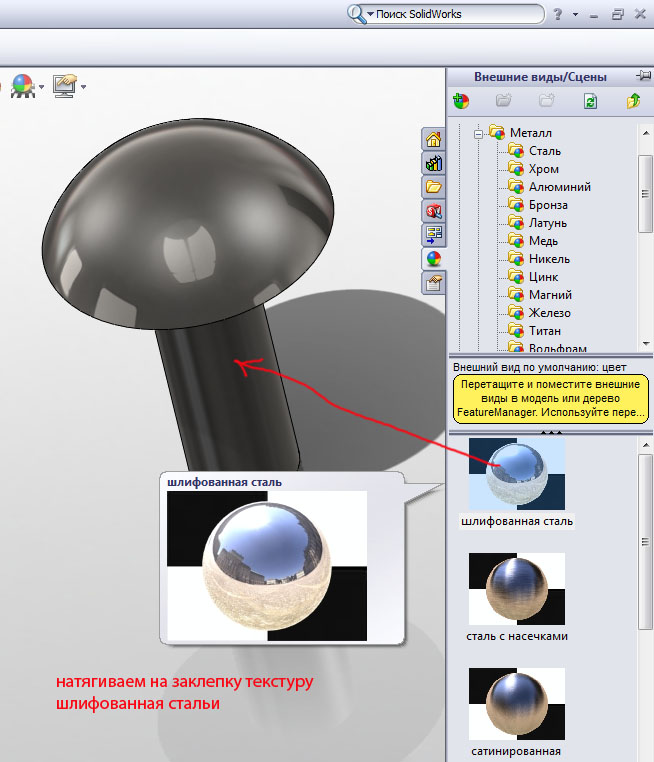

Дошло дело до мяса .
|
| Описание: |
|
| Размер файла: |
117.72 КБ |
| Просмотров: |
760 раз(а) |
|
| Описание: |
|
| Размер файла: |
139.39 КБ |
| Просмотров: |
757 раз(а) |
|
| Описание: |
|
| Размер файла: |
122.97 КБ |
| Просмотров: |
766 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вс 30 Январь 2011, 13:27
|
|

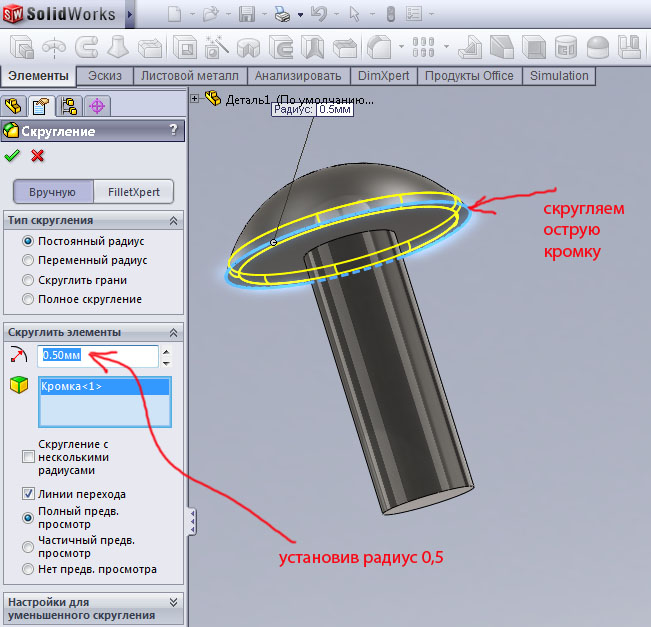

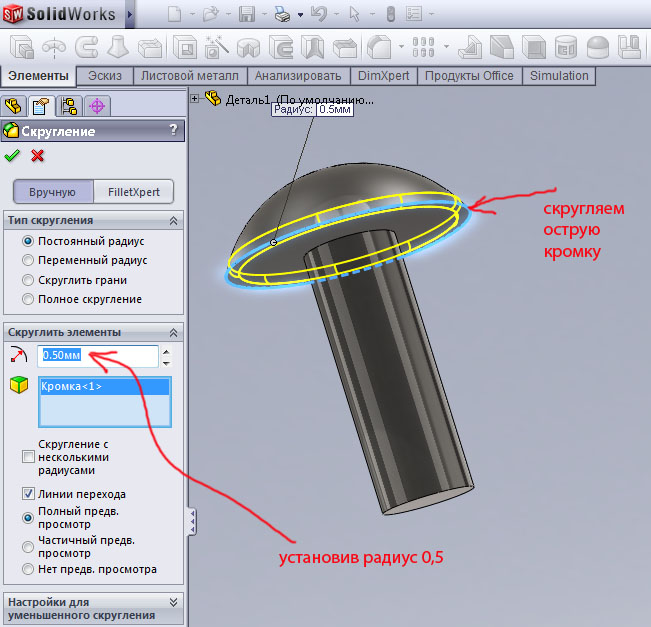

Закругляем острую кромку рис.60.

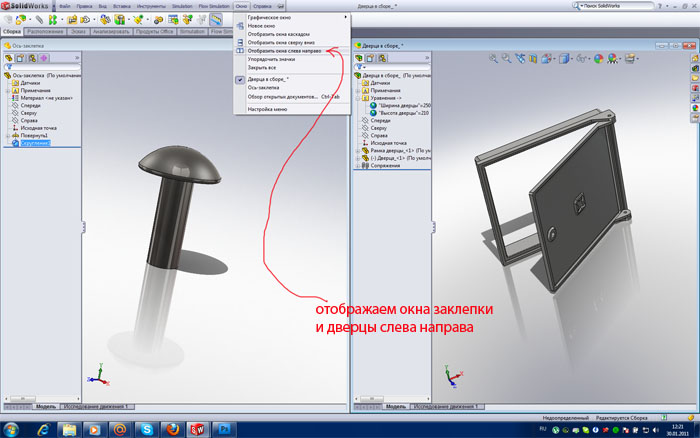

Далее лезем вверх в меню и располагаем открытые окна слева направо. Теперь слева заклепка, а справа сборка рис.61.

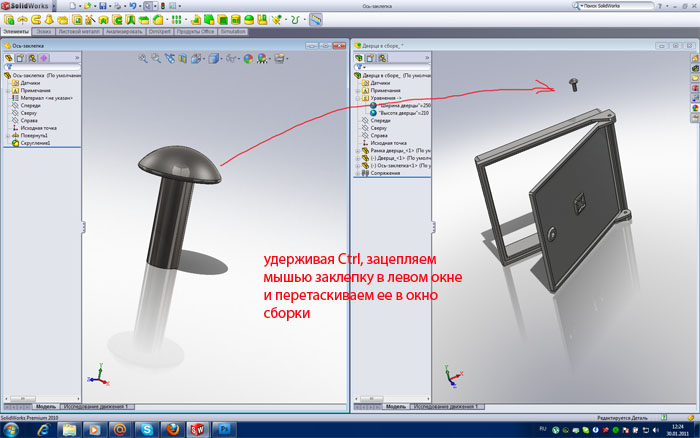

Делаем следующий трюк. Удерживая Ctrl зацепляем мышью заклепку и перетаскиваем ее, из окна в окно, в сборку рис.62.
|
| Описание: |
|
| Размер файла: |
120.98 КБ |
| Просмотров: |
747 раз(а) |
|
| Описание: |
|
| Размер файла: |
82.35 КБ |
| Просмотров: |
795 раз(а) |
|
| Описание: |
|
| Размер файла: |
84.99 КБ |
| Просмотров: |
801 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вс 30 Январь 2011, 13:42
|
|

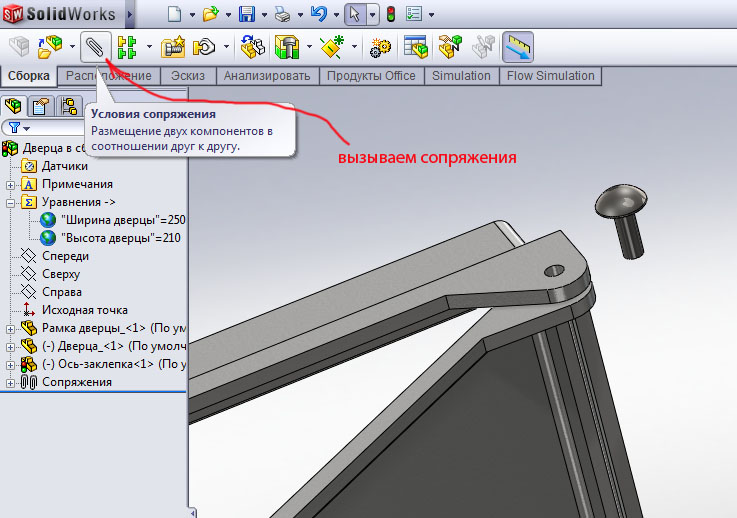

Теперь закрываем окно заклепки, а окно сборки разворачиваем на весь экран. Привяжем заклепку в нужное место, вызываем сопряжения.

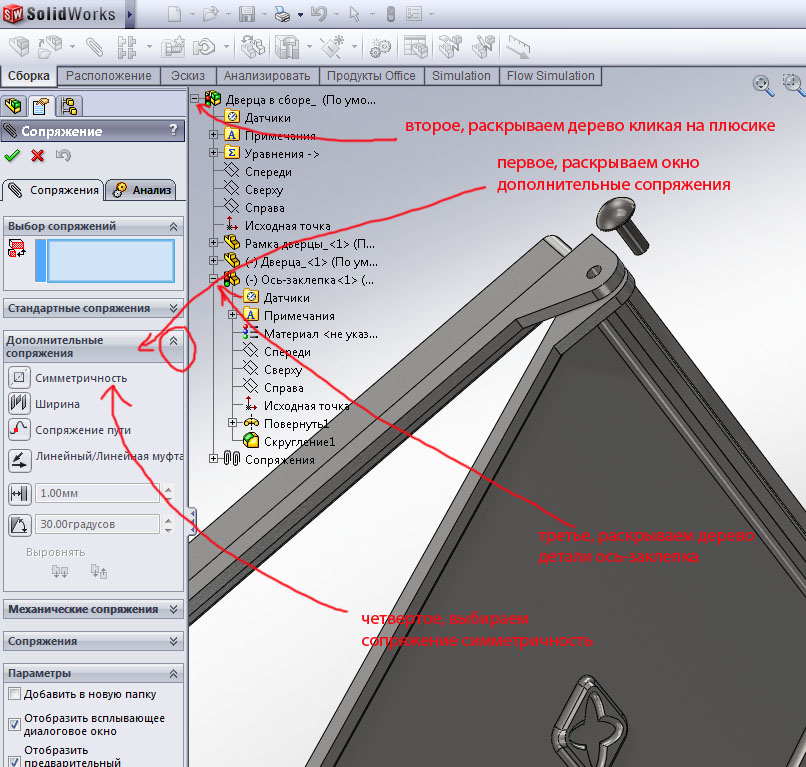

Раскроем окно дополнительных сопряжений и выберем симметричность. Это сопряжение применяют когда одну плоскость или грань нужно точно расположить между двумя другими.

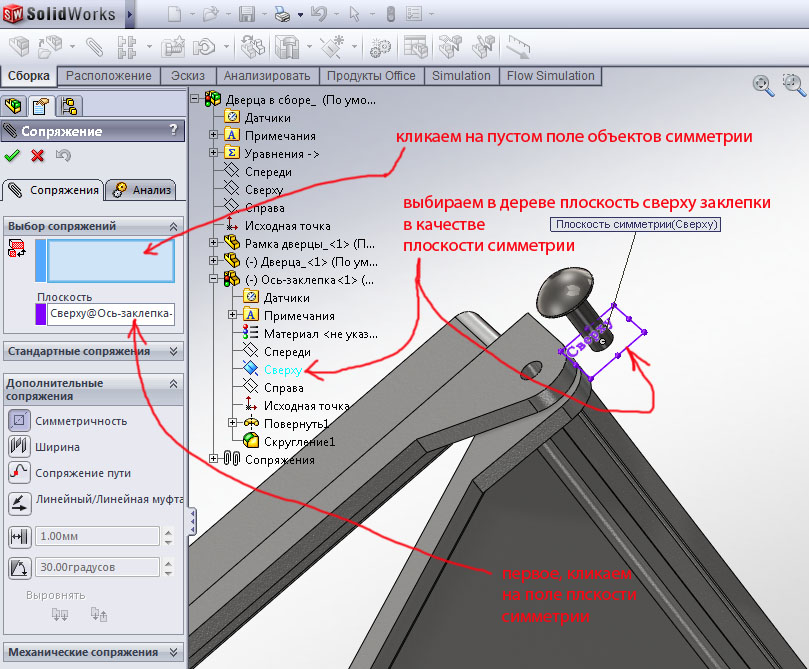

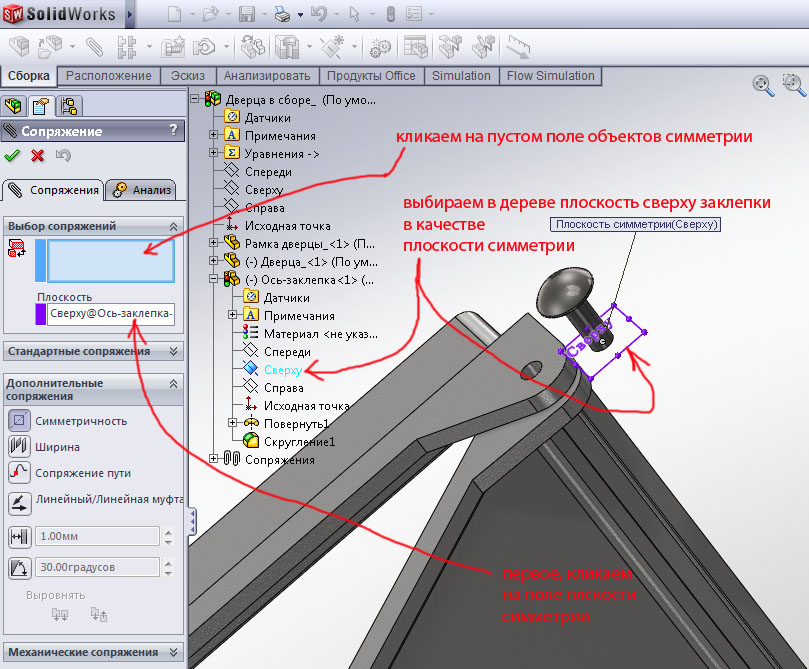

Сначала кликаем на пустом поле плоскости симметрии рис.65. Потом жмем в дереве на плоскость сверху детали заклепка. Далее кликаем на пустом поле объектов симметрии.
|
| Описание: |
|
| Размер файла: |
116.45 КБ |
| Просмотров: |
800 раз(а) |
|
| Описание: |
|
| Размер файла: |
190.31 КБ |
| Просмотров: |
861 раз(а) |
|
| Описание: |
|
| Размер файла: |
178.96 КБ |
| Просмотров: |
856 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вс 30 Январь 2011, 13:46
|
|

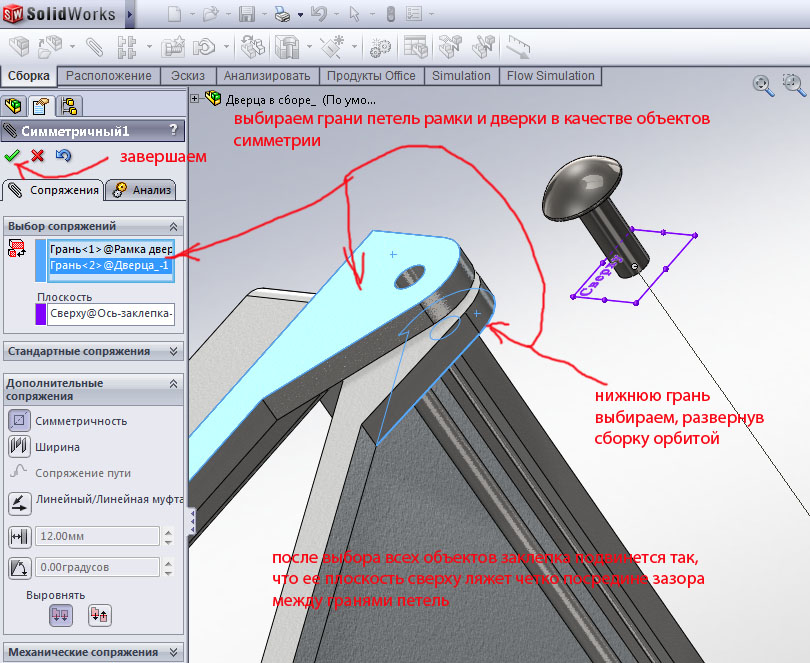

Выбираем грани симметрии рис. 66.

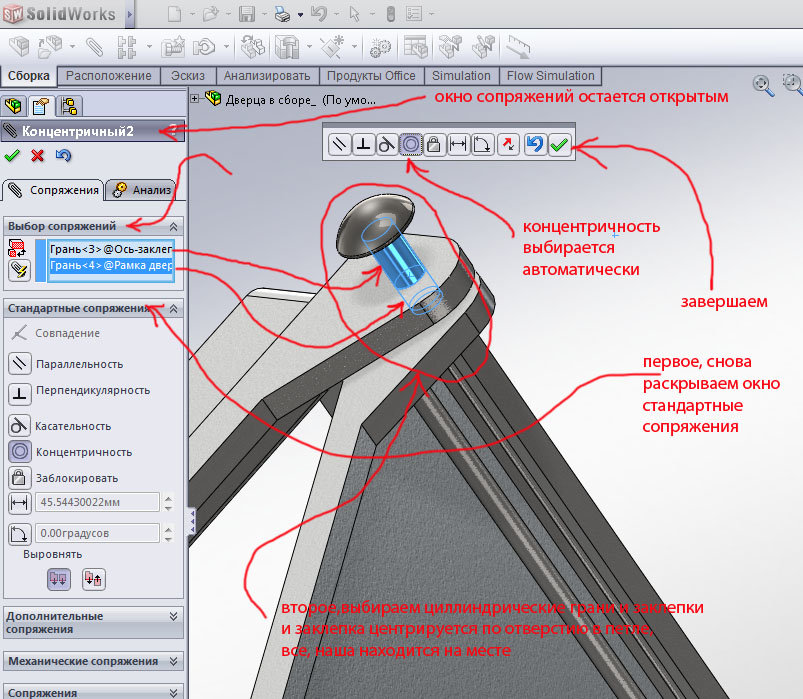

Далее концентрируем заклепку с отверстием рис.67.

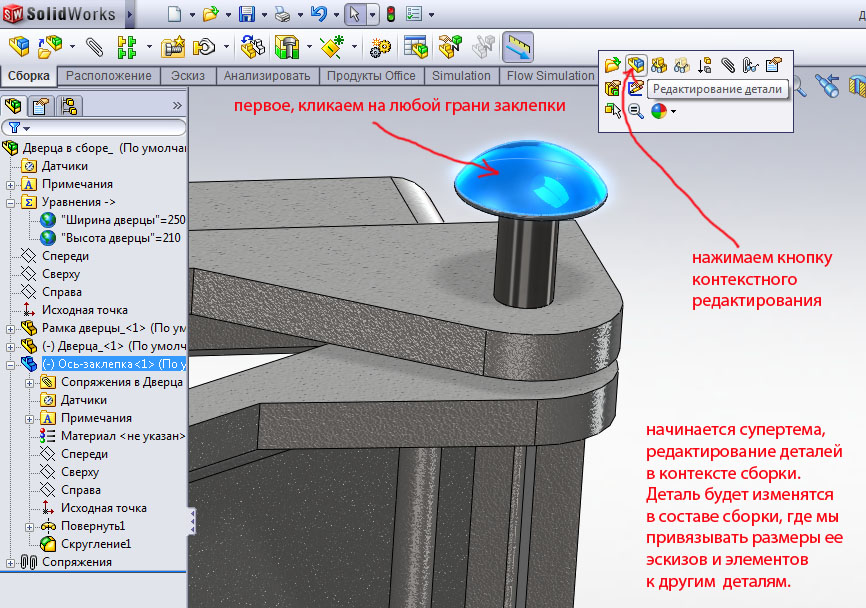

Теперь займемся контекстным редактированием заклепки рис.68.
|
| Описание: |
|
| Размер файла: |
183.29 КБ |
| Просмотров: |
916 раз(а) |
|
| Описание: |
|
| Размер файла: |
196.84 КБ |
| Просмотров: |
868 раз(а) |
|
| Описание: |
|
| Размер файла: |
206.69 КБ |
| Просмотров: |
846 раз(а) |
|
|
|
|
|
Андрей_Алексеевич
Зарегистрирован: Пн 13 Декабрь 2010, 19:17
Сообщения: 5846
Регион: малая родина Павлова, Скобелева, Циолковского, Уткиных и др.
|
| Добавлено:
Вс 30 Январь 2011, 15:31
|
|
| And-Ray писал(а): |
Все. Работа по параметризации завершена. .
Неужели сложно, не думаю.
Подведем итоги. Мы создали иерархическую структуру во главе которой стоит сборка, ей подчинены две детали, которые сначала вели себя независимо. Сборка дает деталям общие приказы, соблюдать ширину и высоту конструкции, в то же время деталям на откуп даются мелочи конструкции (бортики, петли, отверстия, приливы и т.п.), этими мелочами детали не обременяют сборку.
Вам это что то напоминает. Так устроена вся живая природа, так устроена хорошая армия, так устроена любая хорошая структура. |
С этой прогой надо познакомить Администрацию Президента... РФ.
Конечно же... тогда реформа госслужбы пойдёт как то не ТАК...
А то ТАК всё как то не ТО...
|
_________________
Печник - милостью и промыслом Божиим.
Печное отопление частного дома и т.п., авторское сопровождение проектов, наставничество в т.ч. дистанционное, партнёрство в кладке печей.
89106130763 МТС
andrejka61@mail.ru
andrej.kuzmischev@yandex.ru
|
|
|
|
vova230
Зарегистрирован: Ср 24 Март 2010, 00:20
Сообщения: 811
Регион: Беларусь
|
| Добавлено:
Вс 30 Январь 2011, 17:03
|
|
| sanya625 писал(а): |
| просто супер |
Пока ничего суперского не видно. Чтобы создать один элемент надо сидеть целый день и разбираться с кучей настроек.
|
|
|
|
|
|
Андрей Ищенко
Проектировщик
Зарегистрирован: Вт 7 Февраль 2006, 10:08
Сообщения: 2946
Регион: Пенза
|
| Добавлено:
Вс 30 Январь 2011, 17:13
|
|
На мой взгляд, просто замечательно!
Кто бы еще так про архикад рассказал...
Андрей, спасибо!
|
_________________
+7 962 974-10-94 Viber WhatsApp
+7 962 399-59-39
|
|
 |
|
Евгений Колчин
Зарегистрирован: Чт 3 Октябрь 2002, 06:26
Сообщения: 10127
Регион: Москва
|
| Добавлено:
Вс 30 Январь 2011, 17:22
|
|
Вова, этот элемент создается для базы один раз. Можно конечно и упростить до банального профиля. Здесь же полный "реалистик"
Андрей, про архикад уже пора тебе самому нам уроки давать.
Открывай тему, а там разовьем
| vova230 писал(а): |
Только не встречалось мне программ где можно построить печку и потом ее протопить в виртуальной среде. Пускай не совсем точно, но хотябы просмотреть куда и как дым проходить будет. Но увы, такого нет.
|
В этом и поможет тебе SW
|
_________________
************************************
|
|
|
|
zika
Зарегистрирован: Вт 5 Октябрь 2010, 09:19
Сообщения: 328
Регион: Санкт-Петербург - Великий Новгород
|
| Добавлено:
Вс 30 Январь 2011, 18:32
|
|
"Евгений Колчин"
В этом и поможет тебе SW
Евгений Викторович,а вот с этого места, можно поподробней !!!
|
_________________
С уважением Валерий
|
|
|
|
Евгений Колчин
Зарегистрирован: Чт 3 Октябрь 2002, 06:26
Сообщения: 10127
Регион: Москва
|
| Добавлено:
Вс 30 Январь 2011, 18:48
|
|

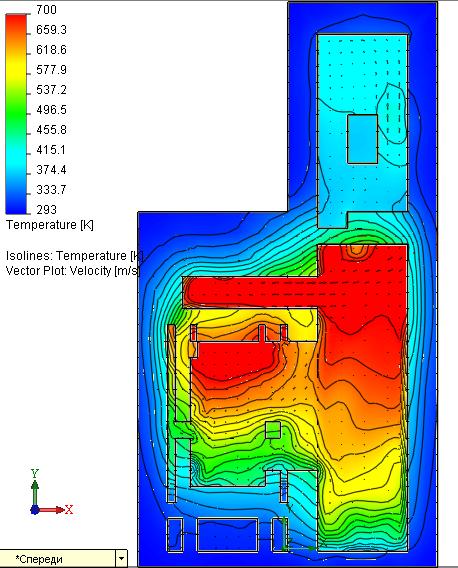

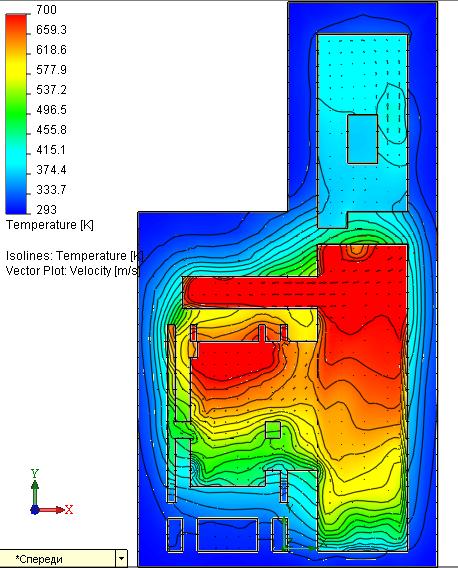

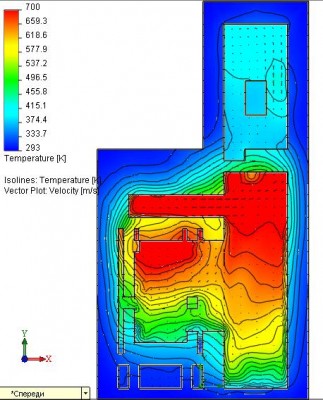

Я уже где то показывал моделирование печи И.Кузнецова в программе SW.
В приложение пример.
|
_________________
************************************
| Описание: |
|
| Размер файла: |
60 КБ |
| Просмотров: |
812 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вс 30 Январь 2011, 19:39
|
|
| Цитата: |
Пока ничего суперского не видно. Чтобы создать один элемент надо сидеть целый день и разбираться с кучей настроек.
|
Vova230, замечание не верное, потому что я создал этот элемент за 10 минут. Всю печь ОИК1 и все принадлежности (колосник, дверка, задвижка) я построил за два вечера после работы. Включая проработку структуры, а на это уходит больше всего времени.

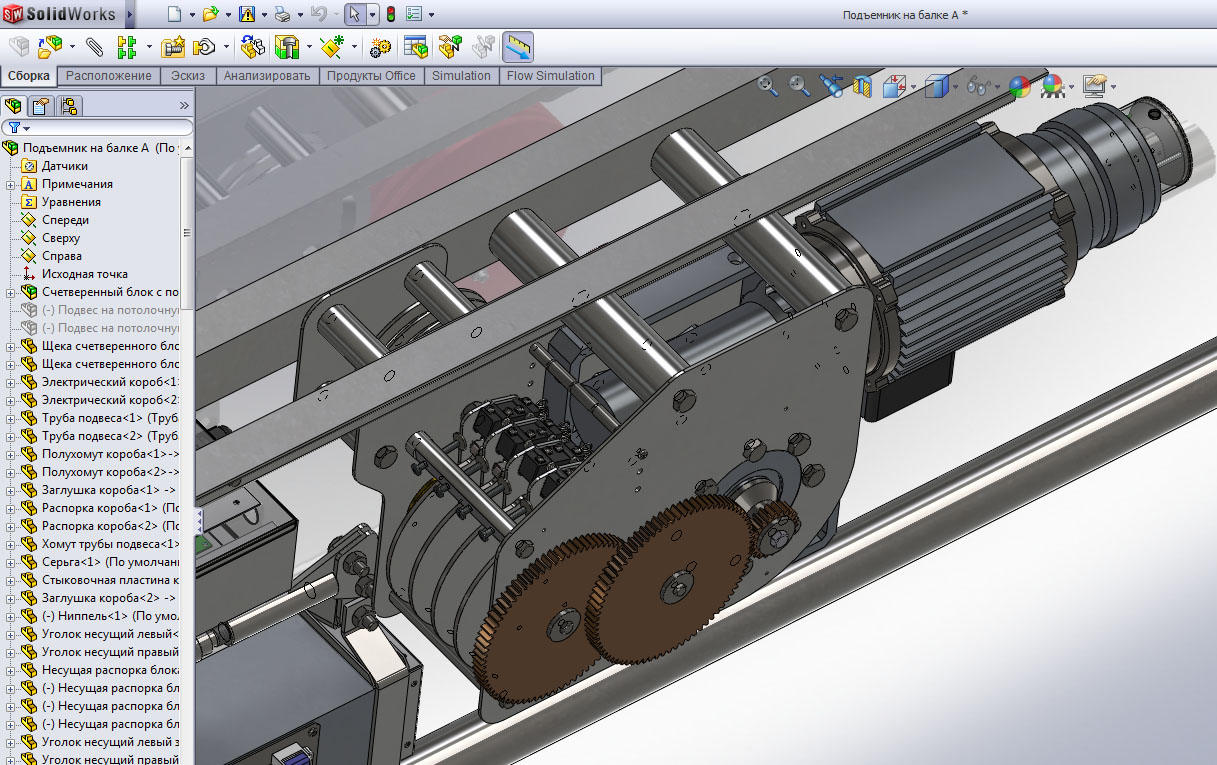

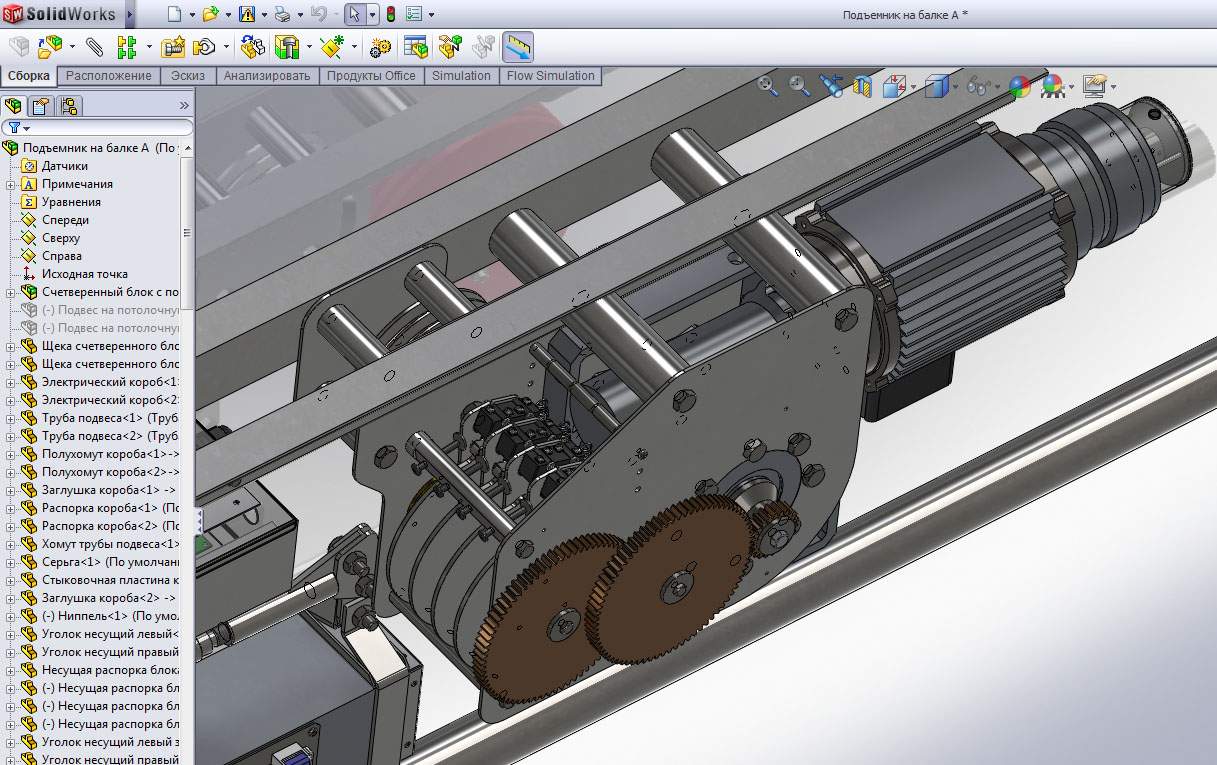

Сам я уже работаю на уровне рефлексов, я не думаю как строить что то, в моем воображении вспыхивают только формы и структуры, а руки сами воплощают их в эскизы, элементы, детали и сборки, глядя на экран со стороны, люди иногда не успевают понять что я делаю. Посмею разместить всего одну картинку не по теме рис. лебедка, такие конструкции мне приходится делать крайне быстро, заказчик ждать не будет, капитализм на дворе.
В изложении это выглядит так пространно именно потому, что я буквально разжевываю вам все подробности, описывая не только построение, но и принципы работы программы, пытаясь научить мыслить по новому, другими категориями. Тем более я так подробен потому, что я рассчитываю на понимание изложения совсем неподготовленными людьми. Попробуйте с картинками объяснить человеку не в теме, как Вы кладете печь, причем покирпично, со всеми тонкостями, чтобы он повторил Вашу работу так, как Вы. По объему у Вас "Война и мир" получится.
Да, создавая ту же дверку, я подошел к этому как конструктор, проработав и связав все элементы, а не как визуализатор, что гораздо проще. Зато я показал на примере как работать.
|
| Описание: |
|
| Размер файла: |
291.29 КБ |
| Просмотров: |
991 раз(а) |
|
|
|
|
|
|
|
|
